别抢空调遥控器了，我用乐高拼了台风扇！

夏天到了！

又到了自己做电风扇省空调电费的季节。

管他乐高有没有卖风扇，自己动手，冷死也值得！

这次用的是 80 mm 宽的电脑风扇。

这种无刷电机风扇有很多尺寸、电压可以挑选。因为是电脑通用的，尺寸和螺丝的孔位也完全标准化。

不管买谁做的，只要尺寸编号相同，电压规格一致，都可以直接交换。加上我们全国不知道多少工厂制造，只要是在国内就一定能买到，而且价格非常便宜。配上对应的直流电源，就是夏天最好的朋友！

怎么选风扇？

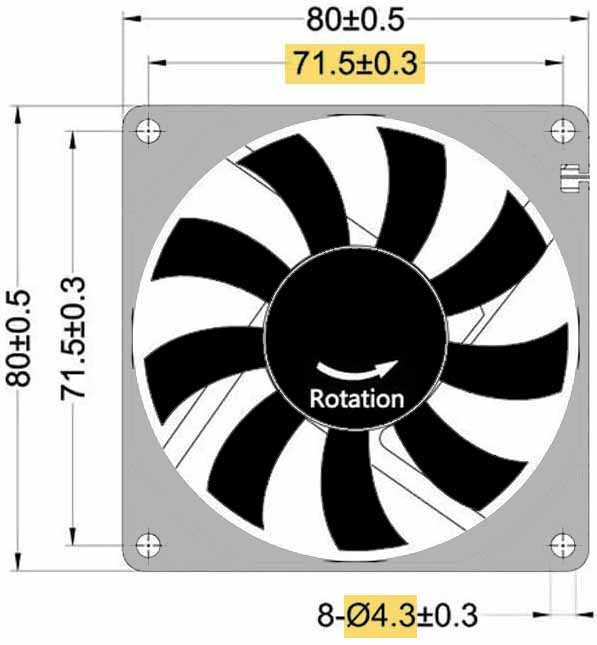

风扇能不能搭上乐高零件，我们看的是两个数字：

• 螺丝孔间距 71.5 mm。
• 螺丝孔直径 4.3 mm。

这是为了让 M5 机械螺丝自攻进塑料壳而设计的。

这两个数字刚好适合乐高零件规格：

两个螺丝孔，大约等于乐高的 9 个螺柱间距，实际测试一点问题都没有。

M5 机械螺丝比乐高积木的螺柱细一点点，所以也没问题。

这种风扇有很多不同大小，螺丝孔间距都是根据长宽决定的，通常卖家会在贩售的页面提供外观尺寸。

一般小型风扇用的是塑料外壳，要修整也不很难。大一点的风扇可能用铝壳，就不一定能搭配乐高零件了。除了最小的风扇，稍微大一点的都统一用 M5 机械螺丝。

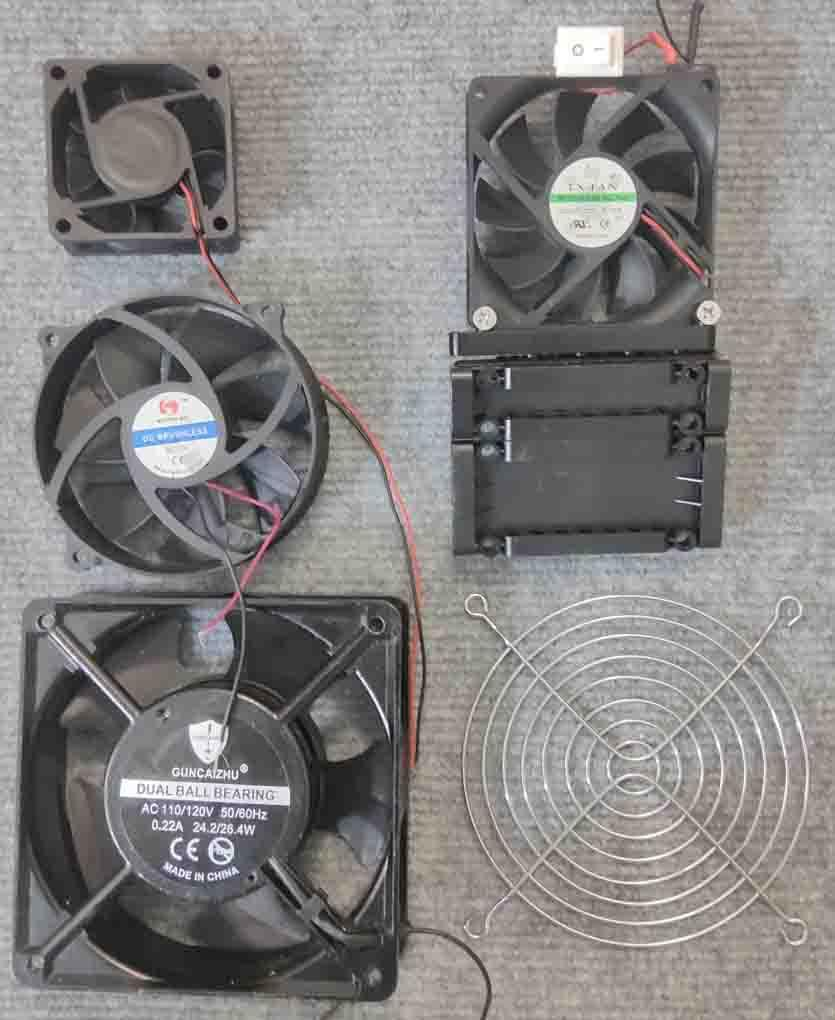

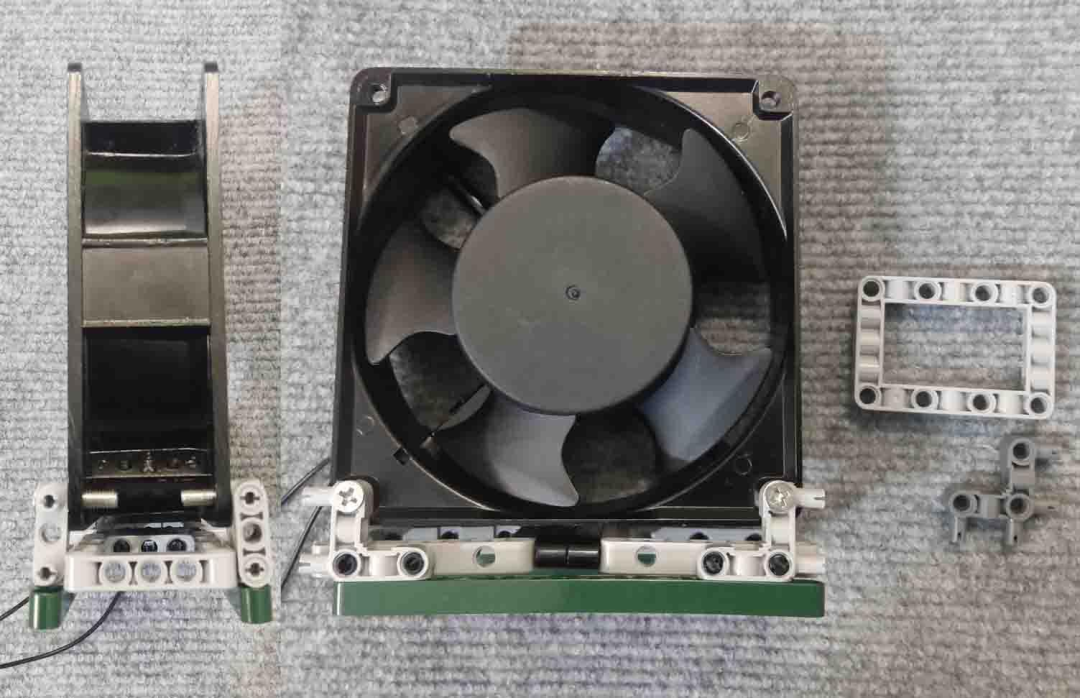

螺丝粗细一定与乐高通用。下图的各种不同尺寸风扇，用的都是相同的 M5 螺丝，这种风扇通常都有金属护网，我只有大的 12038 风扇买了护网。

要买什么风扇？

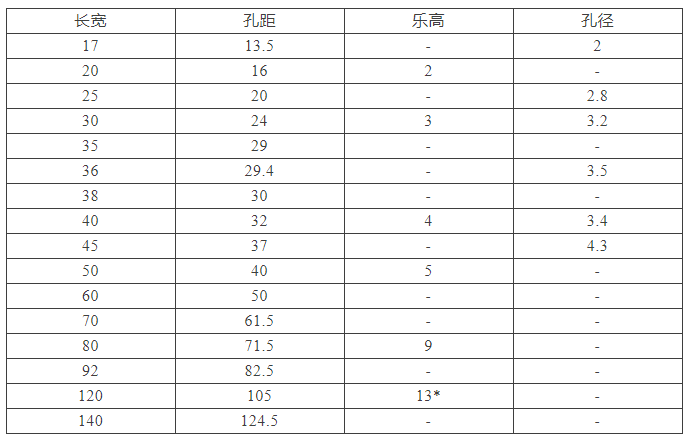

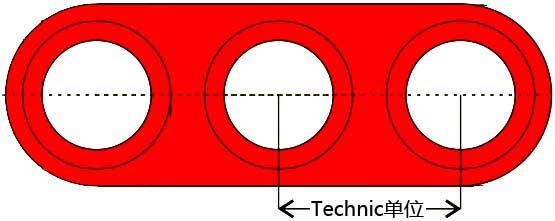

下表是无刷电机风扇的规格，除了乐高积木，单位都是毫米（mm）。乐高积木的单位是螺柱距离（8 mm 为 1 单位）。很多厂家只生产部分尺寸。

小风扇通常有 5 V 版本。但是稍微大一点，通常就只有 12 V 或 24 V 了。某些尺寸还可能有交流电和宽电压的型号。

大多数风扇不适合与乐高积木拼搭。

120 的孔位距离比乐高积木的 13 单位稍长一点点，要用额外的 L 形零件连接，利用 L 的变形吸收长度的误差。

风扇的厚度——38 mm 也比 5 个乐高单位（40 mm）略小，可以用五金店都有卖的垫圈补足。13 个乐高单位的距离需要 14 个孔，也就是 15 个孔的连杆。

改自：https://www.printables.com/model/685358-parametric-lego-liftarm-generator-fusion-360/collections#preview.Q3MfC

继续说风扇

买风扇要看规格。这种风扇最基本的规格是两个数字：正方形的长宽，以及风扇的厚度。如果电脑机壳内空间有限，就必须选薄风扇。

要自己吹凉快，可以选最厚的。因为厚的风扇通常风速和压力都比较强。特别是这种风扇有点小，同样的长宽尺寸，选厚风扇往往比较凉快。

80，20

12038

我用的 80，20 风扇意思是长宽各 80 mm，厚度 20 mm。这算是小风扇了。我的桌上有两个用五金锁在一起的 12038 风扇。长宽各 120 mm，厚度 38 mm。这种风扇在 2 米外还是很凉快的。

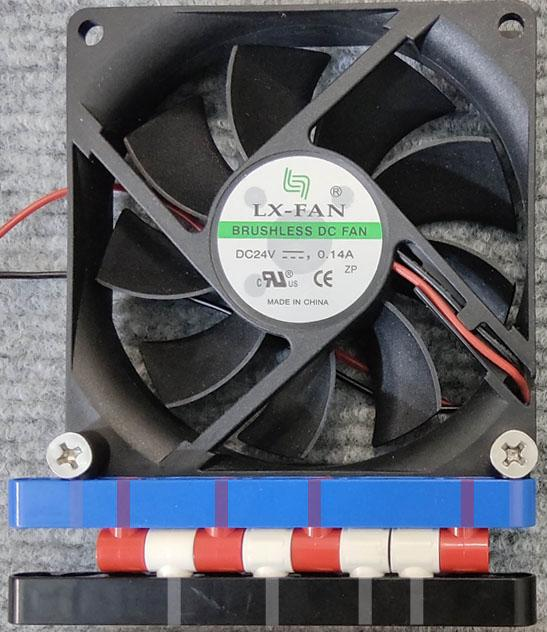

这是拼出来的结果。为了看清楚一点，用了不同颜色的零件。最后全部都换成黑色。只有开关是白色的。

怎么接电？

根据自己有的电源，可以选择买什么风扇。

通常只有很小的风扇才是 5 V 的，40 mm 以上的风扇多半使用 12 V。如果家里买过 12 V 的电脑用品，应该会附送 12 V 的直流电源。根据实际情况，可以把正负极接出来，当成风扇的电源。

这次我找到的是以前随便乱买的 8020、24 V、0.14 A 风扇。接上 5521 插座和开关。

为什么选择 80 mm 的风扇？这几年我的书桌上放的都是用交流电的 12038 风扇。这种机房用的大风扇除了一般的 12 V 和 24 V，还有 120 V（美规）、240 V（其他大部分国家）的。甚至还有 20 到 230 V 通吃的宽电压风扇。

24 V 风扇接上 5 V 左右就能转，但是转速太慢。接 24 V 风量还不错，但是相当吵。我刚好有没用上的笔记本 19 V, 4.74 A 电源。19 V 算是还可以接受的折中，不会太慢，也不会太吵。这个电源接上一对多的电源线，还可以给其他东西提供电力。一点都不浪费。

5521

5525

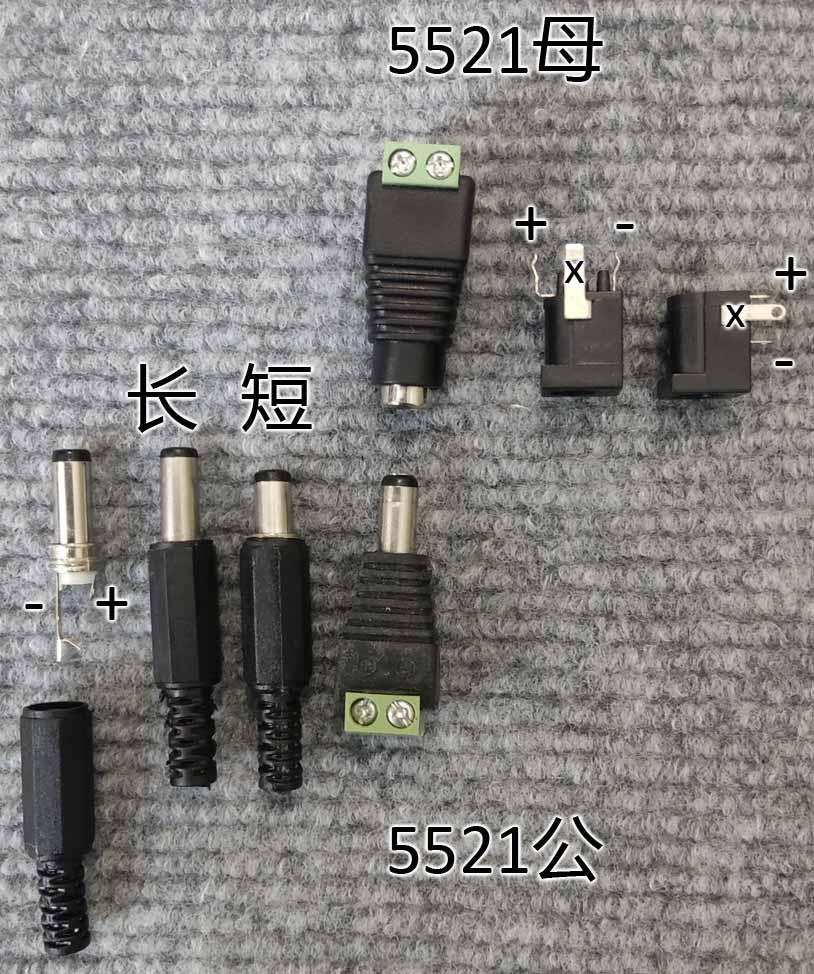

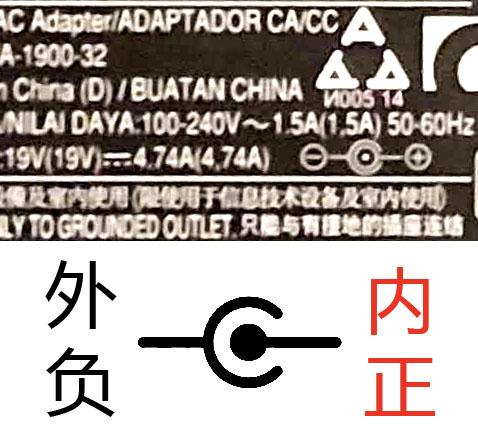

5521 插头、插座是现在很常见的电源接头。这个数字的意思是外径 5.5 mm，内径 2.1 mm。通常是内正外负。偶尔有相反的。特别是有些日本人特别喜欢内负外正，日本产品可能极性相反。所以使用前一定要检查产品标示，甚至用电表测量。

电线通常红正黑负。但也不都是如此。我就买过很便宜的 USB 线，因为红黑焊反了而被退货。使用完全没问题，但是把线剪断另作他用就需要检查。

5521 的插头、插座都很便宜，但是还有一种 5525 插头、插座外观几乎无法分辨。这种的内径比较粗，和 5525 不通用。通常我会特别标示使用 5525 的电源和电器。少数 5521 插头比较长。这种长的插头、插座有时候也可以和短的混用。长插头会无法完全插进短插座。

结论：五金与乐高

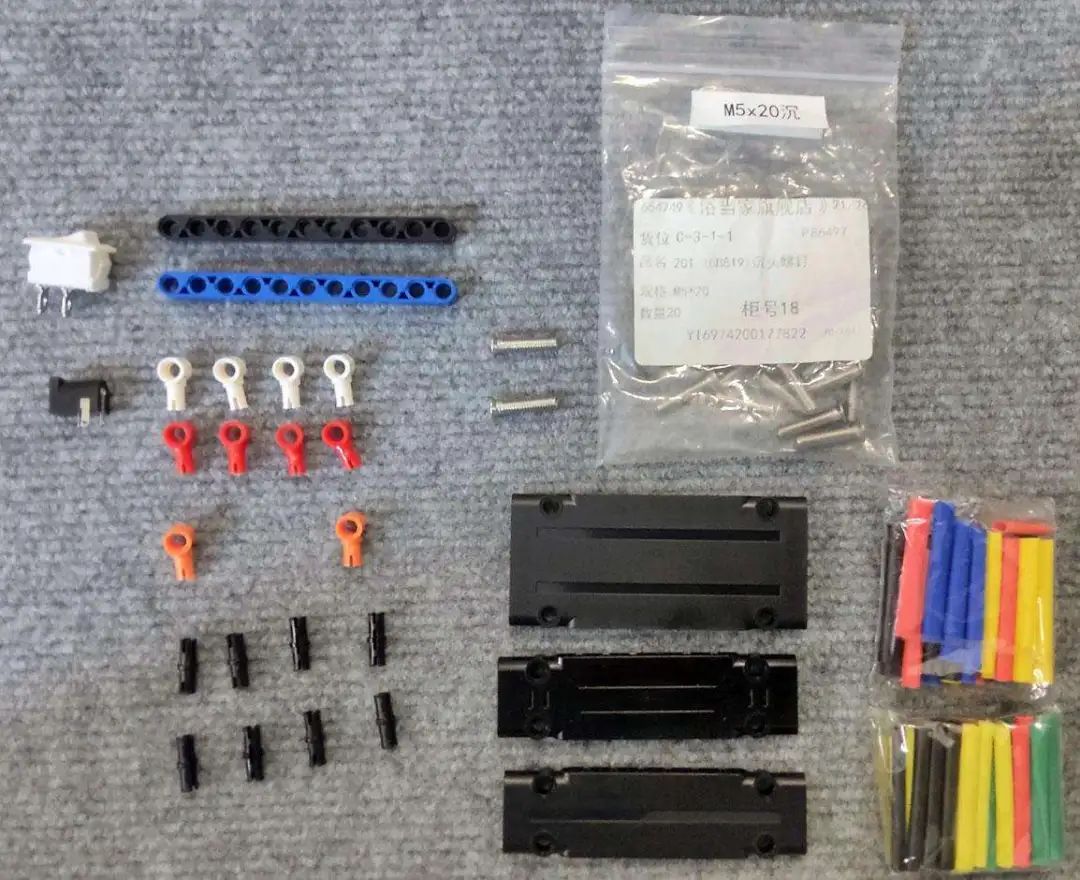

5521 插座和开关都用热熔胶粘在风扇上。电线焊上去以后，再用热缩管保护。包括两个 5 x 20 机械螺丝、插座、开关、热缩管、热熔胶，这些五金零件加起来应该不过就是一元上下。

剩下的积木零件，因为是论斤买来的，应该也用不上几元。就算是列清单买乐高零件的，大概也花不了多少钱。大概就是电烙铁、焊锡、电表等的工具要消耗一点固定成本。

风扇和电源因为是以前买的，就不算在这次的成本当中。如果买便宜的，应该也花不了多少。包邮的价格也许十几、二十元吧。
