谁说乐高只能方?AFOL进阶必备:乐高圆形结构拼搭的6种硬核解法

原作者:Deep Shen |整理翻译:酷玩潮

方方正正的乐高积木,为什么能拼出圆形、圆柱、球体?

背后是不是藏了什么不为人知的“拼搭黑科技”?

这看似不可能完成的任务,乐高玩家硬是把方块“削”成圆!!

%title插图%num

图源:rin

方砖拼圆,哪有那么简单?

说到底,乐高积木天生就是个方砖控。

1×1 的砖块是方形,底板的螺柱也是四方排列,但偏偏,玩家们就是要挑战!

今天带领我们挑战“化方为圆”的Deep Shen ,就是被 Arthur Gugick 的泰姬陵作品中的完美圆顶迷住,终于在 2021 年亲自挑战了这座圆顶奇迹。

%title插图%num

CREATOR EXPERT 和 Deep Shen 的泰姬陵版本对比

圆形拼搭技巧大合集

下面就是 Deep Shen 收集+实战过的乐高圆形拼搭招式,想突破“方形”限制的 AFOL 都看过来

① SNOT 拼圆柱

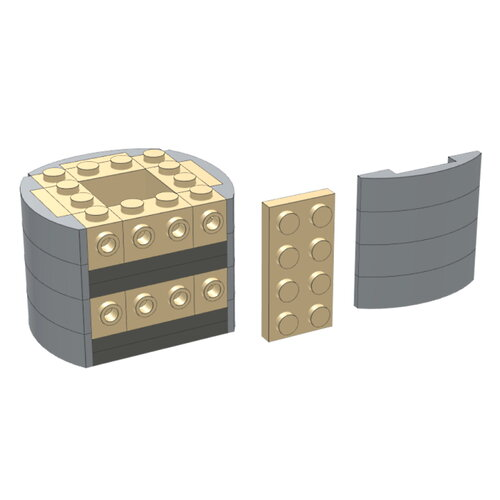

用 SNOT 技巧(把砖块的螺柱朝侧面)+ 弧形砖,就能拼出不同直径的圆柱。

Deep 用它搞定了泰姬陵四角的细塔,虽然不能再细,但效果已经超棒。

%title插图%num

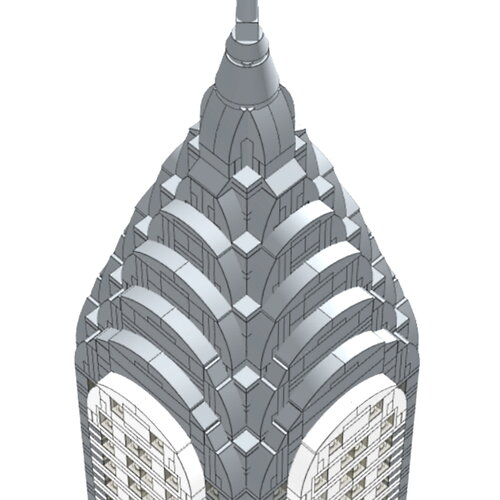

克莱斯勒大厦模型的顶部

%title插图%num

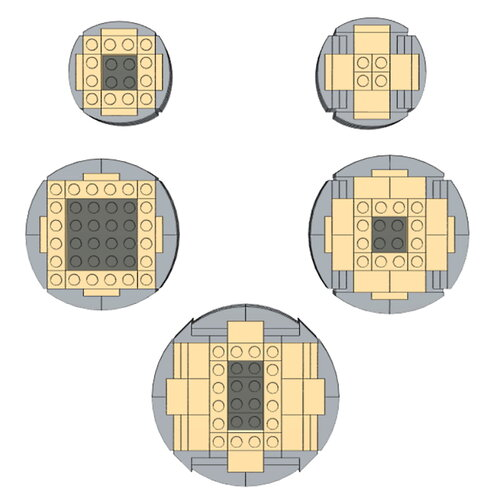

使用弯曲斜坡和 SNOT 建造的各种圆柱体

%title插图%num

最小的圆柱体

%title插图%num

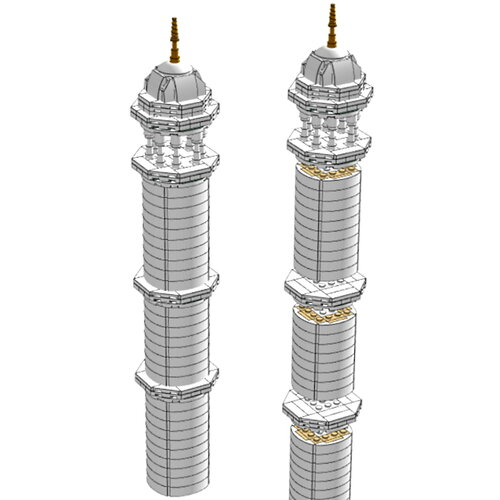

泰姬陵的尖塔

② 暴力“弯砖法”

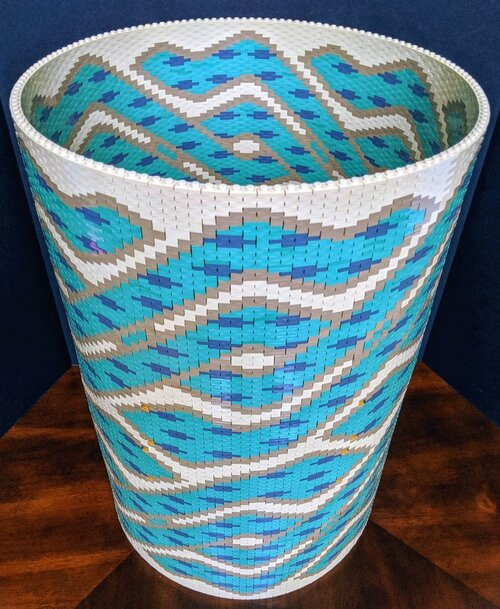

最简单粗暴的办法——拼个长长的乐高直墙,再强行弯成圆。

用 1×2 小砖一圈拼 72 个左右,越长越好弯。不过注意,这方法是“非法拼搭”(illegal building),砖有风险,弯砖须谨慎。

%title插图%num

Deep 使用 14000pcs 板来建造的模型

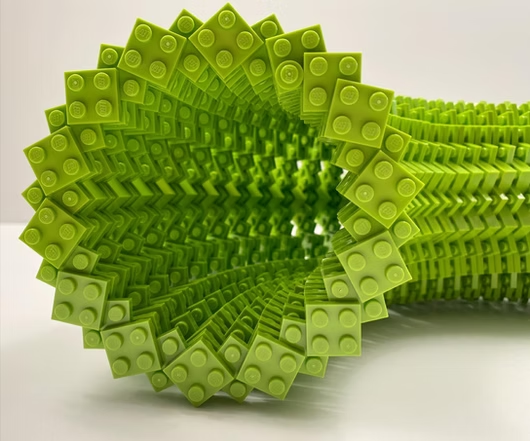

Jeff Sanders 就是玩“Brick Bending”出名的大佬,感兴趣可以搜他的作品。

%title插图%num
%title插图%num

③ 圆砖+方砖混搭

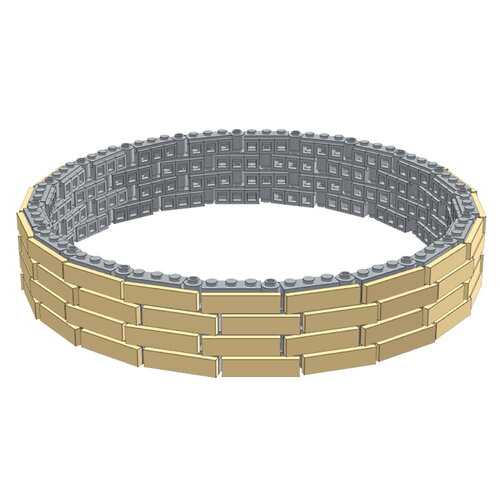

如果想合法点,可以在乐高墙里交替使用几个 1×3 方砖(或 1×2 )和 1×1 圆砖。圆砖像小铰链一样,让墙体更容易弯成圆,适合拼圆柱、圆堡墙。

Steve DeCraemer 的做法更妙,直接用头灯砖(headlight brick)+ 1×4 的光面板,就能做出光滑城堡墙。

%title插图%num
%title插图%num

④ 铰链砖拼多边形

说到拼圆,铰链砖(hinge bricks & plates)绝对是 AFOL 手里的王牌。

之前咱们提过,铰链可以用来拼成六边形、八边形这些多边形,而多边形的边数越多,看起来就越接近圆形。

根据 Eggy Pop 的大佬发的教程,在 Stud.io 里复刻了一遍:用 14 块 1×4 铰链板拼成一个圈,其实就是个 28 边形,每条边宽 2 螺柱。

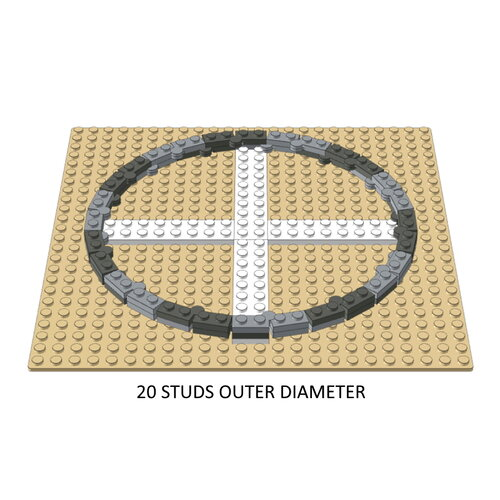

这个拼法出来的圈,内径 18 螺柱,外径 20 螺柱,刚好都是整数。而且圈的 4 个方向还能正好对齐乐高的网格,方便稳稳地卡在底板上。

  • 为什么是 18 螺柱刚好?来算个数学题!

圆周 = 直径 × π ≈ 18 × 3.14 = 56.52 螺柱

然后除以每块 1×4 铰链板的长度 4 螺柱:56.52 ÷ 4 ≈ 14.13

正好接近 14 块,完全够用。说明 18 螺柱内径是个特别适合用铰链板拼圆的数字,不仅拼得上,还能四面卡进网格。

%title插图%num
%title插图%num

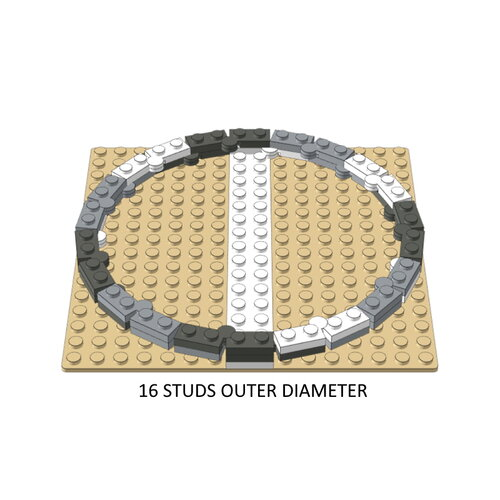

  • 其他尺寸行不行?14 螺柱、23 螺柱能用,但效果不如 18。

Deep 还试过 14 螺柱和 23 螺柱,14×3.14÷4 ≈ 11 块,23×3.14÷4 ≈ 18 块左右。

问题是:14 螺柱圈,拼完后只有 2 边能对齐网格,因为铰链数量是奇数,肯定不可能 4 面都齐。

23 螺柱圈,内径是奇数,拼出来一圈,你这边对齐了,另一边就差半螺柱。虽然可以用跳钉板(jumper plate)补救一下,但就麻烦点。

%title插图%num

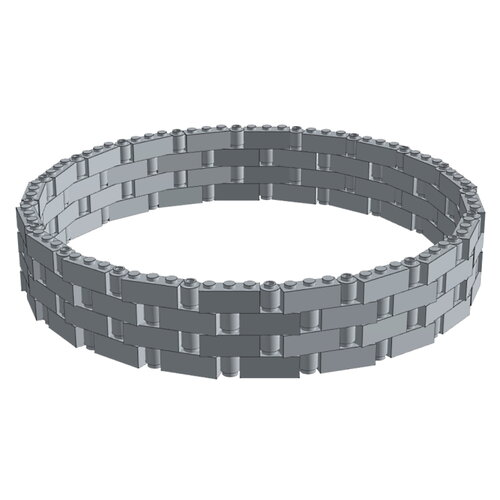

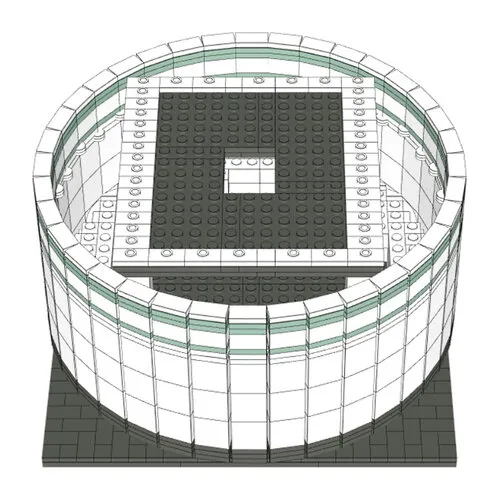

泰姬陵大柱子用的圆墙

%title插图%num

泰姬陵的穹顶柱

在 Studio 里怎么操作?

拼真砖简单,虚拟拼图才是 AFOL 体力活。

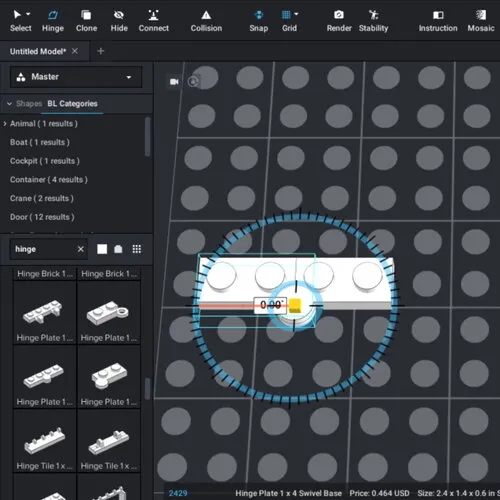

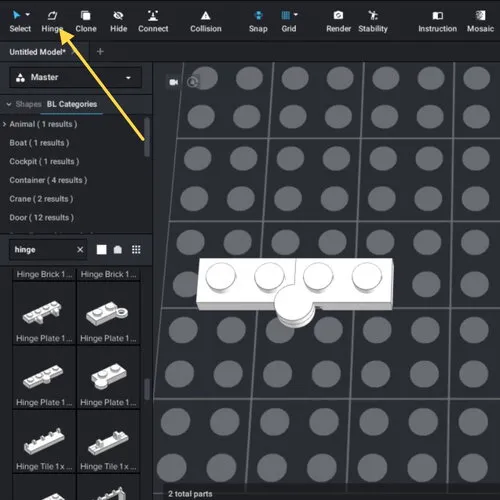

  • 打开 Studio,选中 Hinge Tool
%title插图%num
  • 点击要旋转的铰链板半块,出现蓝色箭头
%title插图%num

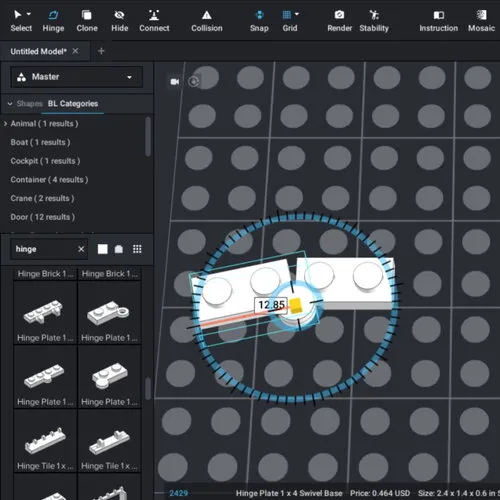

  • 拖动箭头手动旋转,或者点击蓝箭头弹出角度输入框
%title插图%num
  • 算好角度:360° ÷ 边数

比如前面那圈 28 边形,360 ÷ 28 = 12.85°,转好一块,复制粘贴,拼满一圈就行。

%title插图%num

你可以选择先拼好一对铰链板,再整个复制,这样能最大限度提升效率。

⑤ “Minecraft 式”堆砖球

这是跟《Minecraft》圈学的,先画好像素圆,再一层层叠出球体。

工具推荐 Plotz Sphere Generator,输入直径,直接出分层方案。

  • 先搞清“像素圆”怎么画

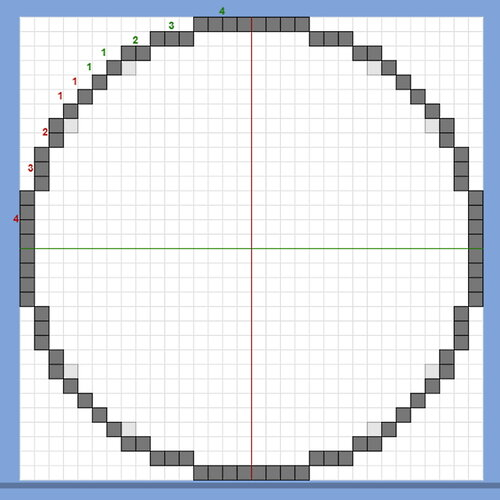

Minecraft 玩家常用 圆形像素图(circle chart),它在方格子里画出一个尽量接近圆的形状,直径越大,效果越像。

%title插图%num

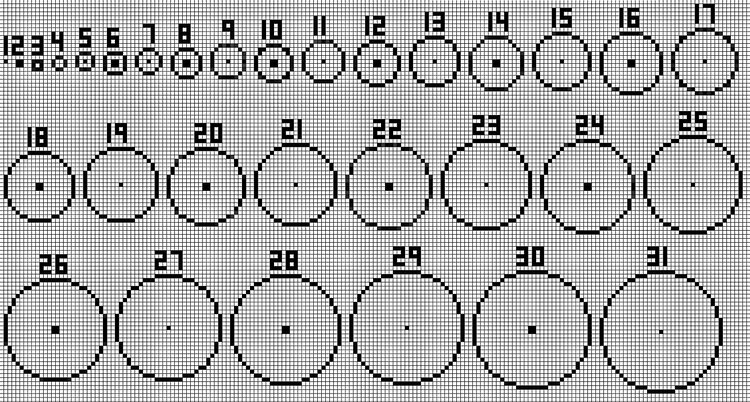

MINECRAFT 圆形图

  • 问题来了:乐高砖堆不出完美球

Plotz 只按 1×1 方块算,可你真堆的时候不能全用 1×1,太散,结构也不牢。必须用更长的砖,互相咬合拼稳。

而且球壁得至少 2 螺柱厚,才能一层层往上垒,不然太脆。

还有个坑——乐高 1×1 砖高比宽是 6:5,如果直接照着 Plotz 的正球拼,出来是个“头重脚轻”的椭圆球。

解决法子:用 Plotz Ellipsoid Generator,做一个高宽比是 5:6 的椭圆模型,拼出来正好平衡回去,最后就是个正球了。

%title插图%num

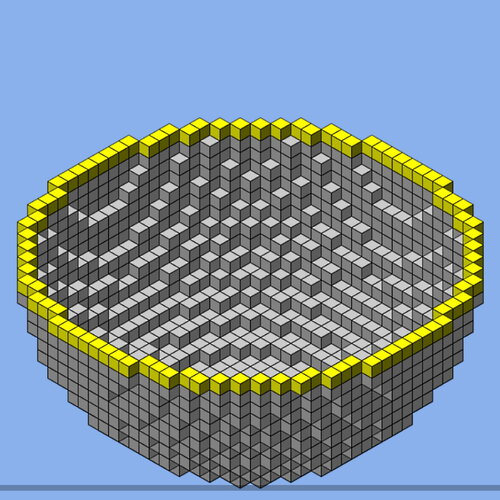

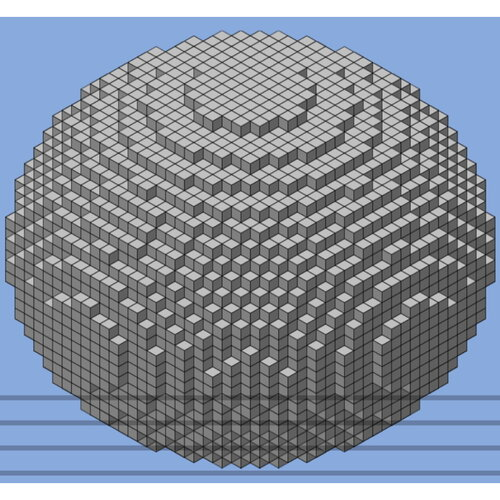

Plotz 球体生成器中的图层 3D 视图

%title插图%num

Plotz 球体生成器中的图层 2D 视图

%title插图%num

椭圆体,宽 36,高 30

%title插图%num

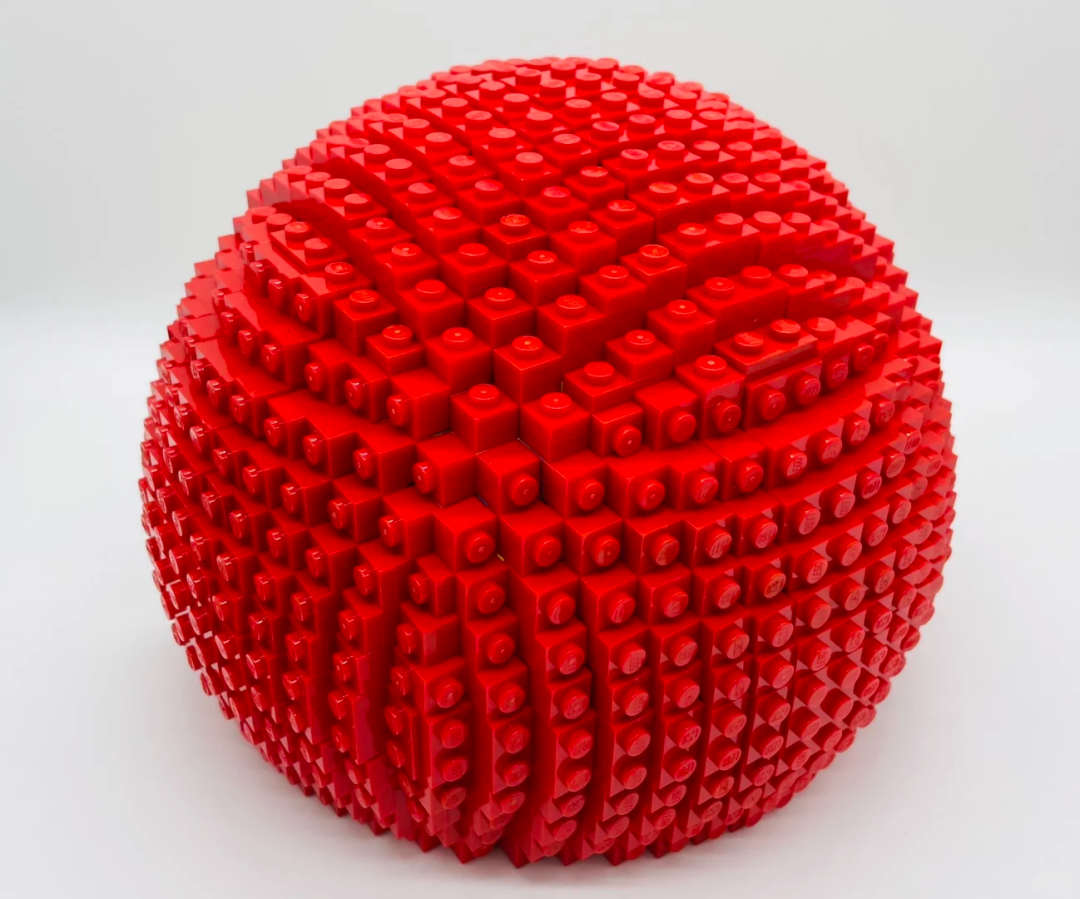

用乐高积木搭建后,椭圆体变成了球体

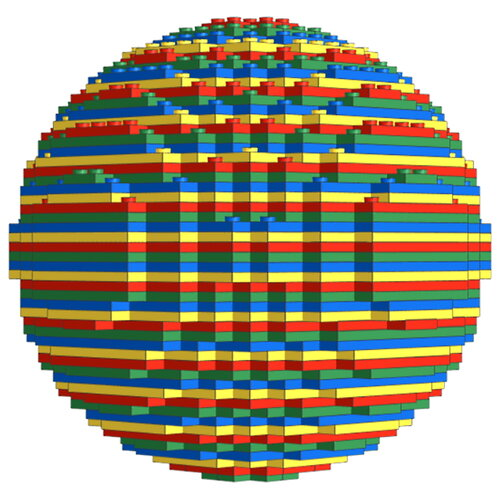

  • 想更圆,可以换 1/3 高度的薄板(plate)堆。

同样回到 Plotz 设定里,把高度和宽度比例调成 2:5,拼出来就圆多了。

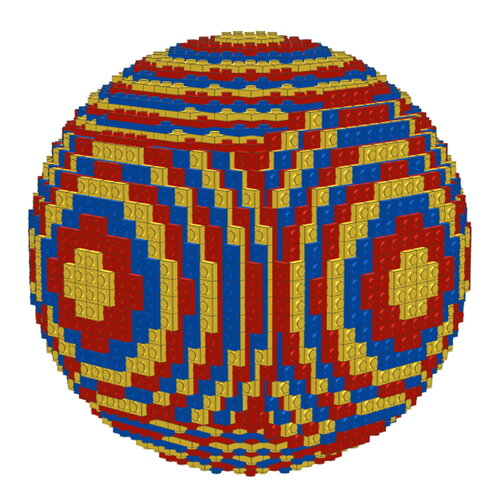

%title插图%num

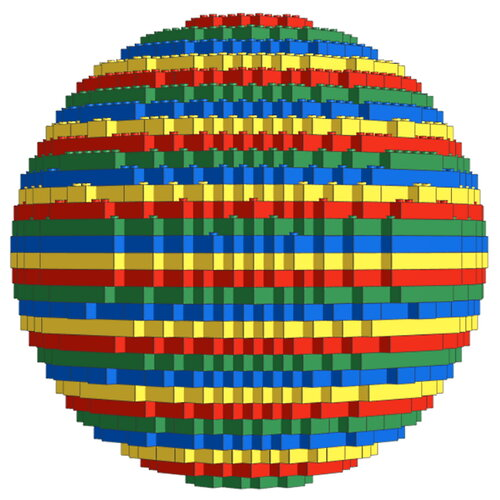

堆叠板块构建的球体的侧视图

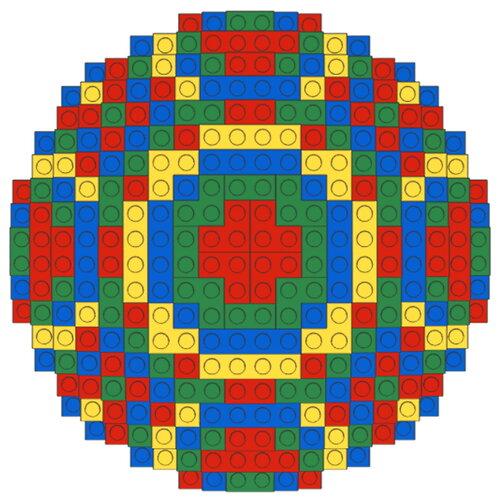

%title插图%num

同一球体的顶视图

那到底能不能 360° 都顺滑?

其实早在 2002 年,AFOL 圈传奇 Bruce Lowell 就发明了“Lowell Sphere”,用 SNOT 技巧+六面拼弧面,让球体各个方向都顺滑,彻底解决这些问题!

⑥ Lowell Sphere:乐高圈的圆球之王

最后来讲讲乐高圈最经典、最传奇的圆球拼法——就是 Bruce Lowell 发明的“Lowell Sphere”。

%title插图%num

原理

  • 做一个 SNOT 内核(六面都有螺柱)
  • 再拼 6 块一模一样的弧形面板贴在六个面上
  • 面板比宽长一点,刚好互相咬住,拼出来无缝无死角

当年他拼的直径是 6.8 螺柱,内核是 4×4×4 螺柱的方块。后来这方法火了,被各路 AFOL 玩成了圆球、圆顶、雕塑,甚至宇宙飞船外壳。

Deep 自己就用这招做了 27.2 螺柱直径的大圆顶,直接扣在泰姬陵鼓座上。

%title插图%num

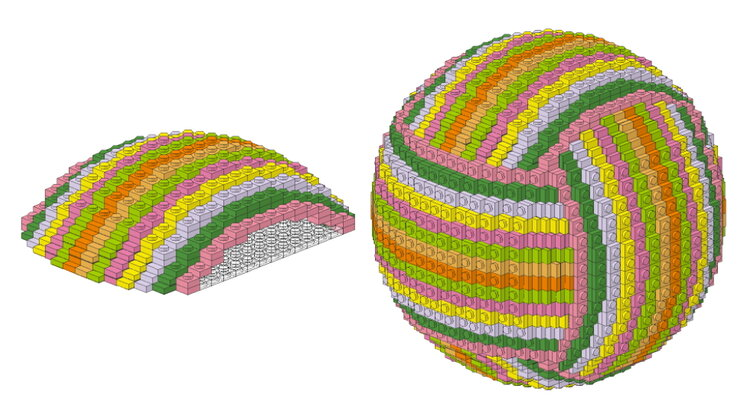

全洛厄尔球(27.2 个螺柱直径)

%title插图%num

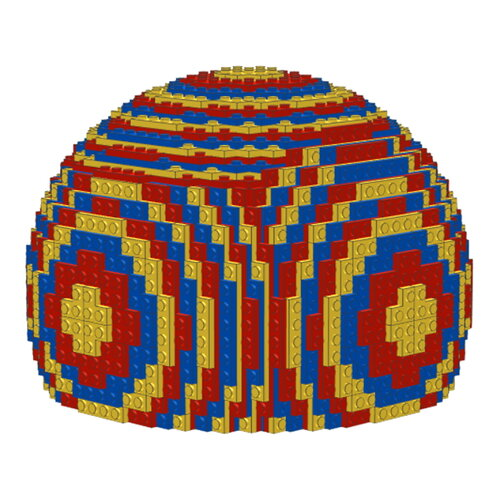

截角洛厄尔球(用于泰姬陵圆顶)

%title插图%num

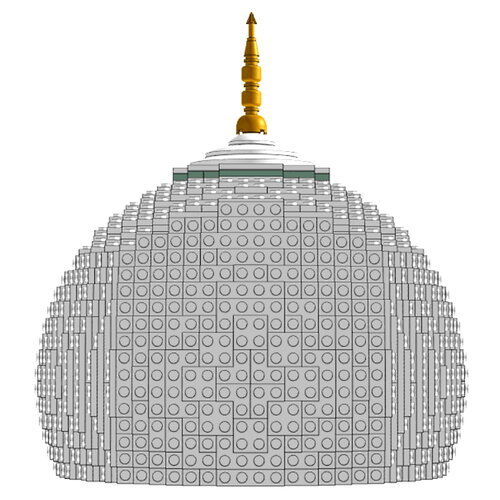

泰姬陵的圆顶

%title插图%num

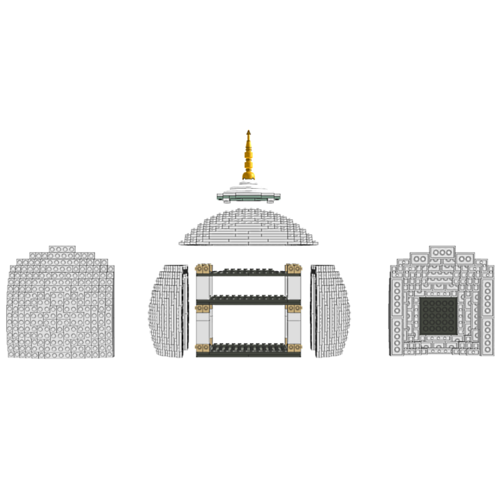

爆炸视图显示内核和 5 个弧形面板

其实,Lowell Sphere 的原理还能拓展成更多有趣玩法。

Bram Lambrecht 不光搞出了球体,还开发了个工具叫 Lsculpt,能把任何 3D 模型转成乐高雕塑,拼搭结构跟 Lowell Sphere 类似,都是用 SNOT 内核(不过不一定是方块),然后在三维方向贴上弧形面板。

Deep Shen 就用 Lsculpt 做了个乐高心形雕塑,还是在电脑上虚拟拼好的,效果超顺滑,弧面圆润,一点不输球体。

%title插图%num

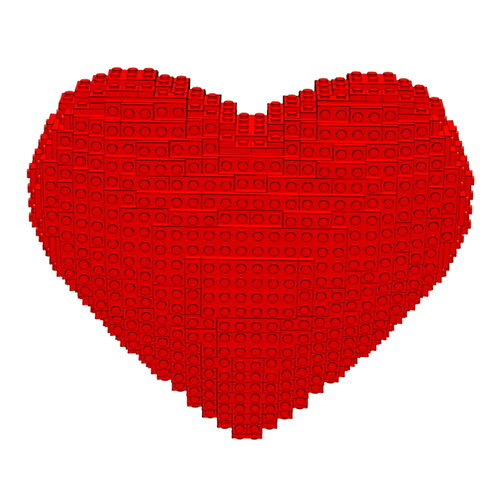

使用 Lsculpt 制作的心形雕塑

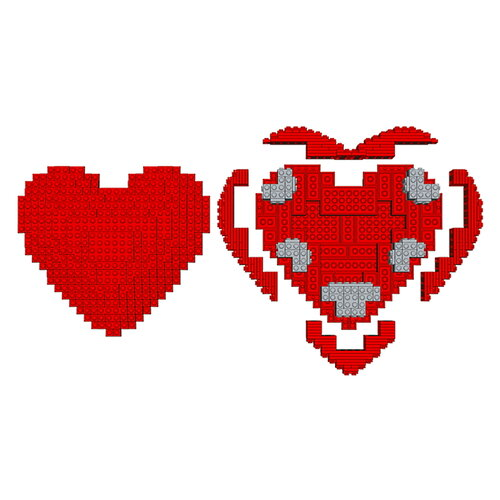

%title插图%num

心脏雕塑结构的爆炸图

结语:砖头越方,拼法越野

乐高拼圆,就是个“看着方,拼着圆”的游戏,靠的就是玩家的想象力和一点点数学头脑。

上面这些技巧只是冰山一角,AFOL 的智慧和想象力,远超我们的想象!

不管你是想做圆塔、古堡墙,还是来个超大乐高地球仪,这些方法都能帮你少走弯路。

你有玩过什么特别的圆形拼搭技巧吗?留言说说!
