今天我们将分享继“关于乐高SNOT的简短历史”和“乐高SNOT的基础知识：几何原理、技巧和隐患”之后，SNOT系列的第三篇文章：《乐高SNOT的进阶技巧》。

关于SNOT

在乐高世界里，SNOT是“Studs Not On Top”的缩写，是一种侧向拼搭技巧。在之前的第一篇文章中，我们探讨了乐高SNOT的起源。第二篇文章中分析了SNOT结构的几何形状和一些基本的拼搭技巧。在这篇文章中，我们将介绍一些更高级的技巧和SNOT实现方式——特别是其中一个案例巧妙地利用了乐高砖块的公差。

SNOT的稳定性

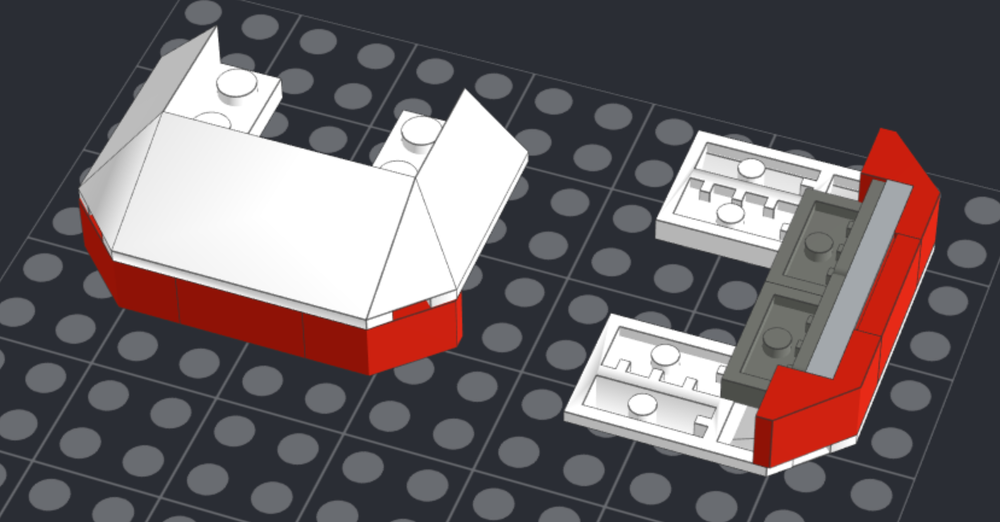

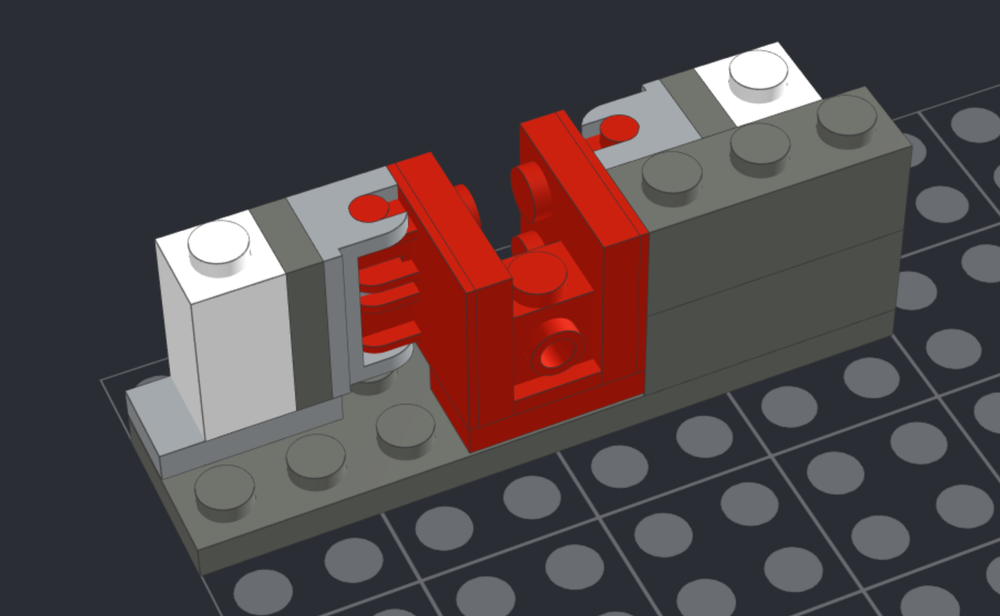

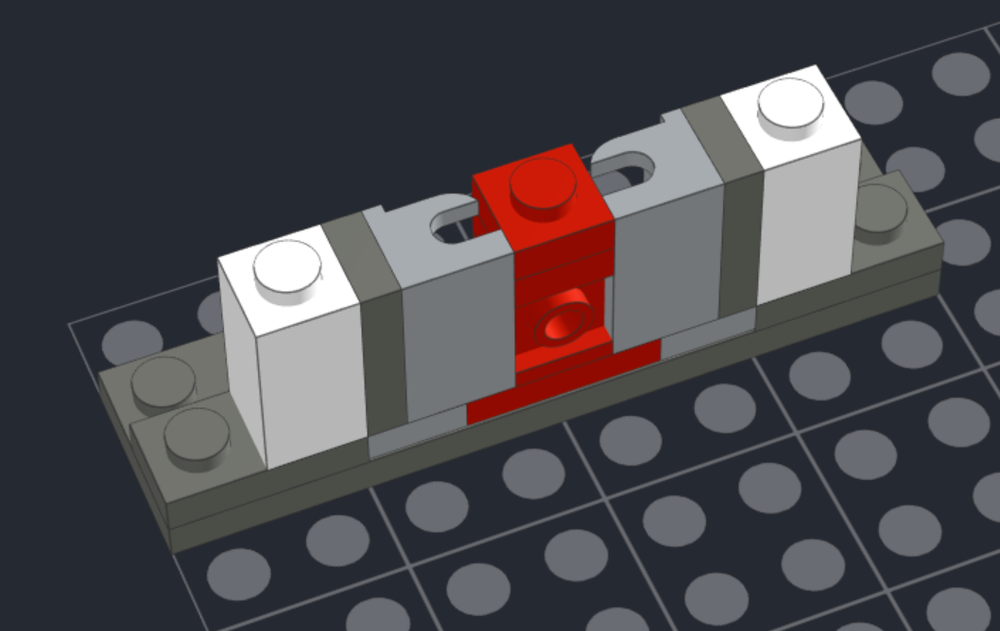

当白色零件就位时，它将红色零件锁在灰色部分之间。

乐高官方设计师借助许多新的SNOT零件为我们带来了更漂亮的套装，但关于SNOT还有一个方面我们在以前的文章中没有提到过，那就是稳定性。当你创建一个侧向拼搭的结构时，你或多或少可以将一些零件锁定，使你在可以侧向拼搭的同时，让你的模型更加稳固。

这种技术可以用来给你的MOC带来更好的稳定性。比如在去年的美国《乐高大师》中看到的，艾米和泰勒用SNOT技术建造了他们的乐高桥梁作品，它实际上可以与用乐高机械组（乐高官方认为是他们最强大的系统）建造的结构相媲美。

美版《乐高大师》，图片来自FOX

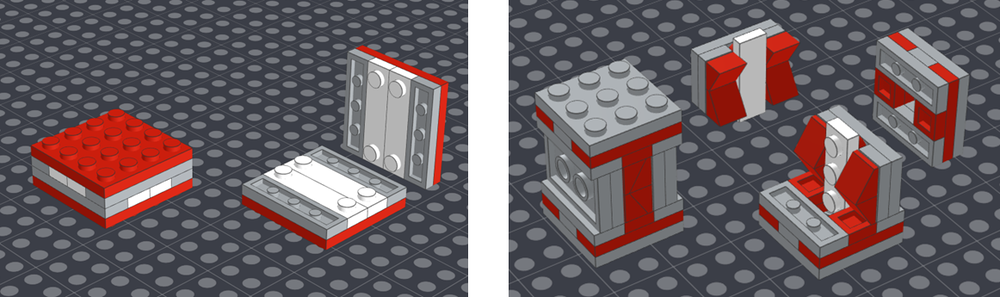

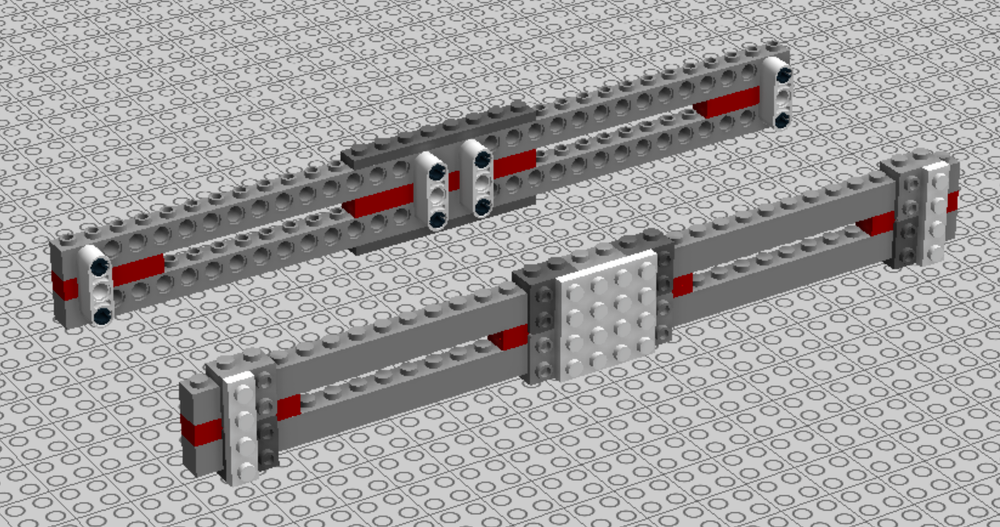

在下方图中你可以看到两个结构。上面一个是用机械零件建造的，下面一个是用SNOT技巧拼的。大多数人也许会选择使用机械结构，但SNOT结构可能同样坚固，甚至更强。这种方法经常被乐高设计师用于官方套装中，以保证强度和美感。在你自己的创作中使用这种技巧，肯定能带来更牢固的效果。

使用这种技术的乐高官方套装案例并不难找，比如下面的几个例子。

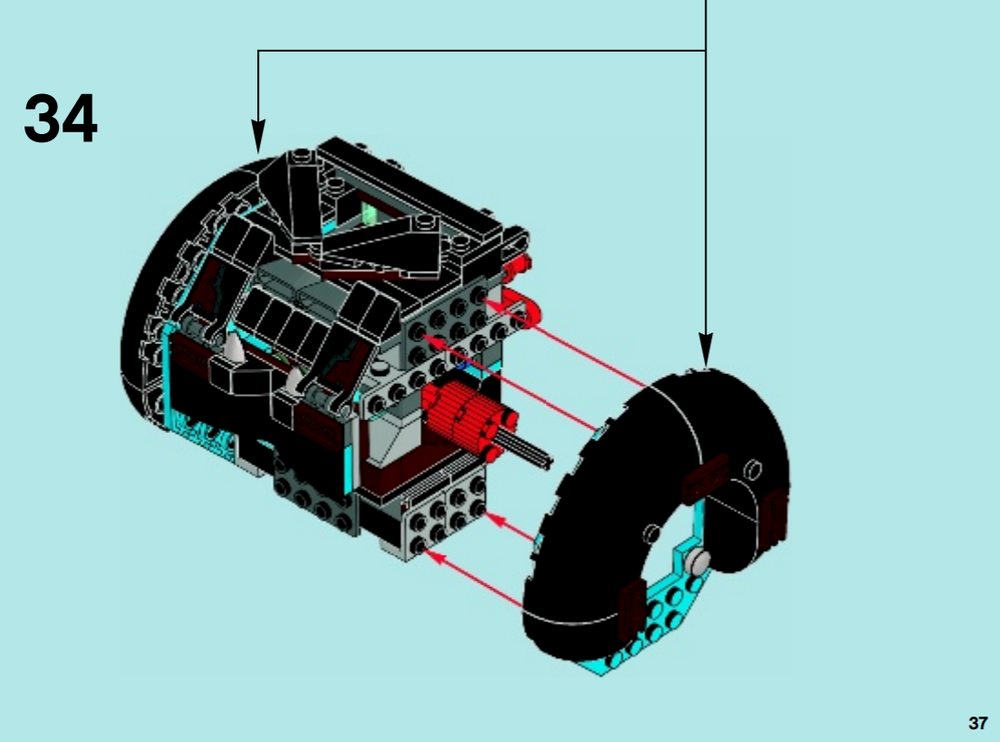

套装70008 气功传奇：猿金刚的猛猿攻击机中的整个中间部分都是用这种技术锁定的，同时将弯曲的零件向侧面安放，以实现机甲的圆润形状。

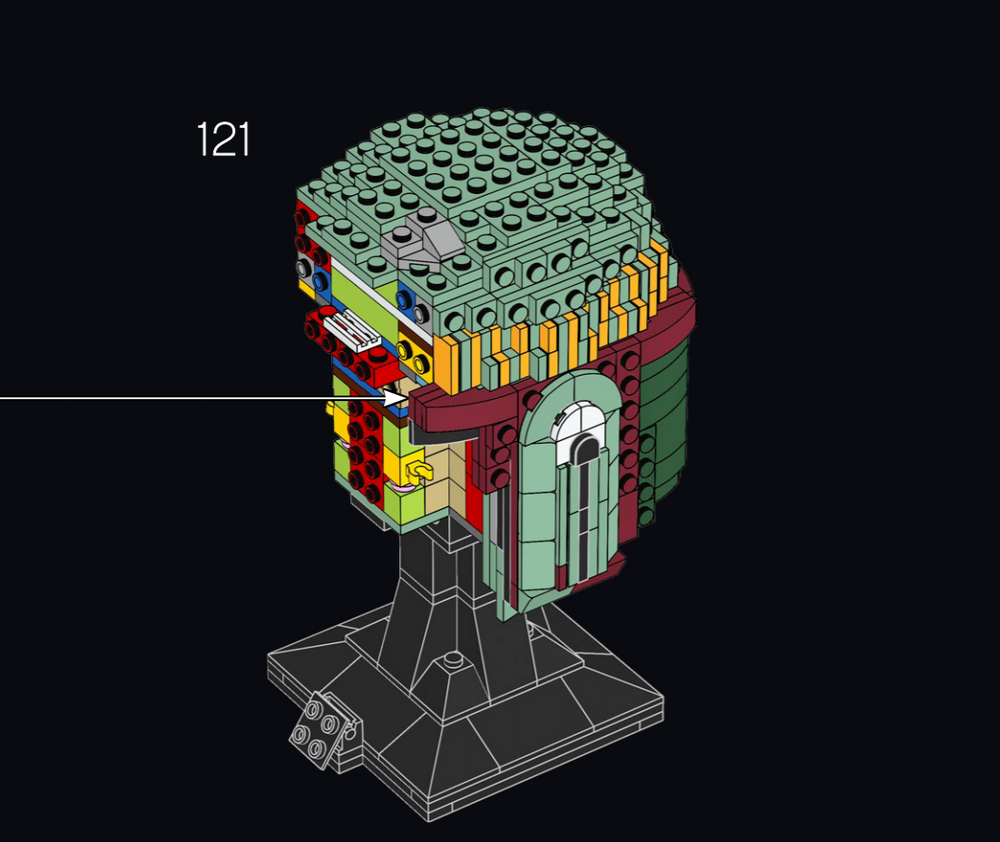

在乐高星球大战75277波巴·费特头盔中，核心部分是用SNOT元素建造的，螺柱指向各个方向，然后将制作精美的侧板横向固定在每一侧以锁定核心。这样做既是为了稳定性，也是为了获得圆润的外观，本质上是将曲线侧面连接到中央核心，以使最终结果看起来圆润并锁定到位。

SNOT螺柱方向调转

有时，你可能需要在建造一个MOC的过程中调转螺柱的方向，这也许有很多原因。对我来说，这种情况主要发生在有两个SNOT平面结构需要相接的时候。

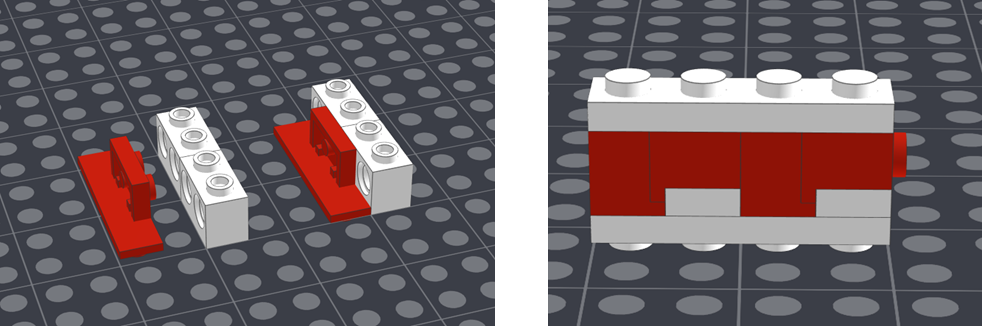

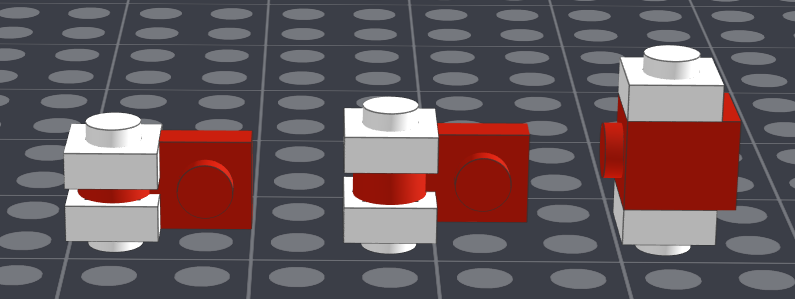

这里有一些反转螺柱方向的例子。在下面，你可以看到一些最简单的方法，使用两种版本的1×1板与垂直螺柱连接（老版的比新版的更薄），以及1×1带双面螺柱砖。

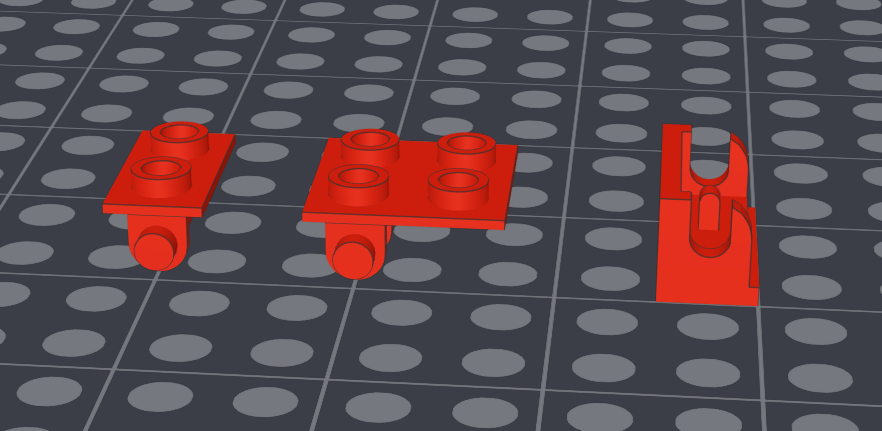

但是，如果你没有足够的拼搭空间，需要在一个更狭小的空间里转换方向，怎么办？当你想保持结构只有一个螺柱的厚度时，手指铰链元素的螺柱反转技巧就非常方便了。伟大的太空船建造者尼克·特洛塔 (Nick Trotta) 经常熟练地使用这种技巧。

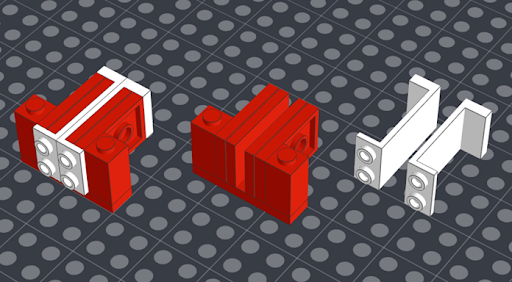

这里还有一些螺柱翻转技术，用到的空间会更大一点。第一个利用了一个1×4的支架和一个机械砖，第二个则使用了车头灯砖。

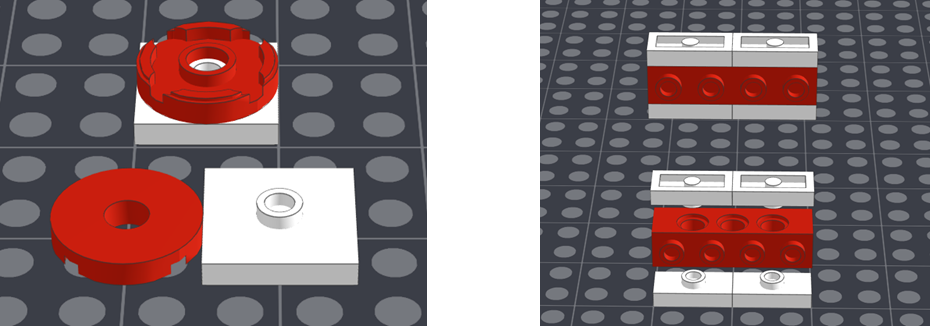

当你不希望乐高螺柱朝外，而需要接触到反螺柱面时，怎么办？试着用一块带孔的圆砖加一块2×2的跳线板，或者一块机械砖加1×2的跳板。

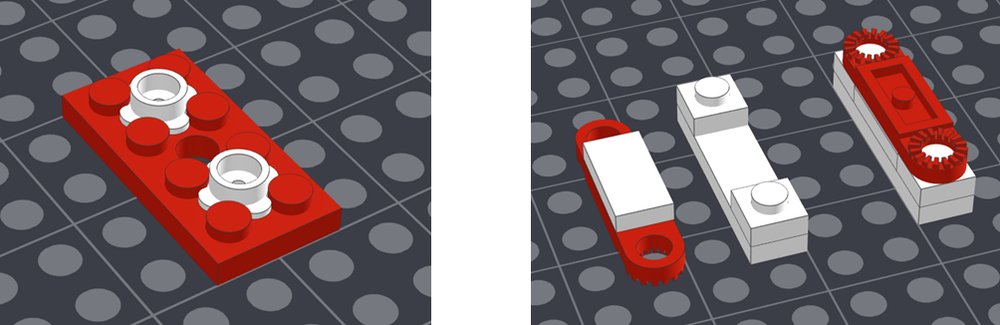

在较小建筑空间内实现两侧反螺柱的其他稍复杂方法包括：使用2×4机械板和有四个花瓣的老式花元素来实现非常薄的反螺柱，或者使用1×4机械板和只有两个螺柱的1×4板来实现只有三个板厚的双面反螺柱。

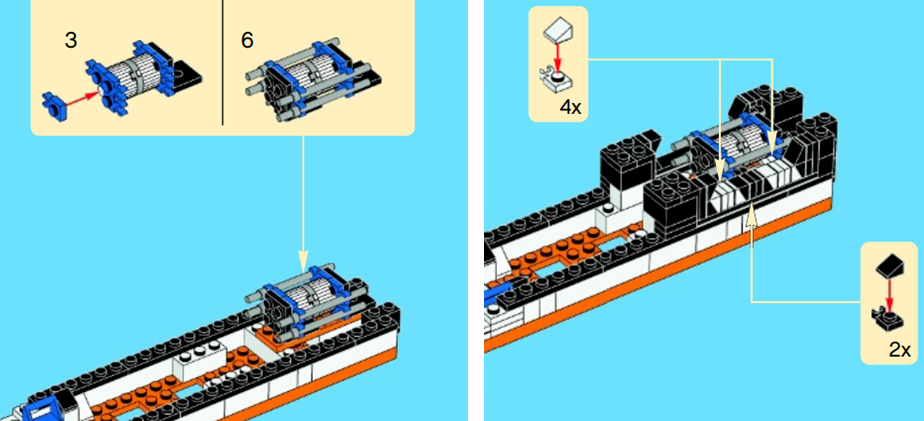

你可以看到这些技术被用在乐高的官方套装中，这是10252大众甲壳虫的座椅，使用了大灯砖。

在拼搭过程中，你可以在扭转螺柱方向方面更大胆一些。一个更有创意的例子可以在10255城市中心集会广场中找到，其中1×1的奶嘴砖被用来连接到带有凹槽的1×4砖顶部的反螺柱面。太有趣了!

SNOT空间

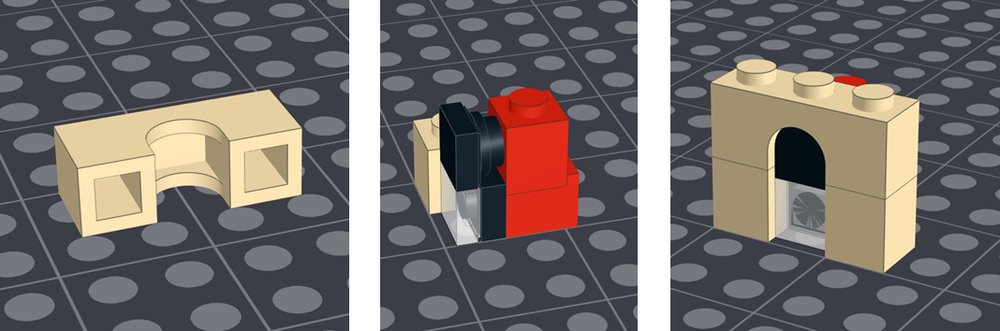

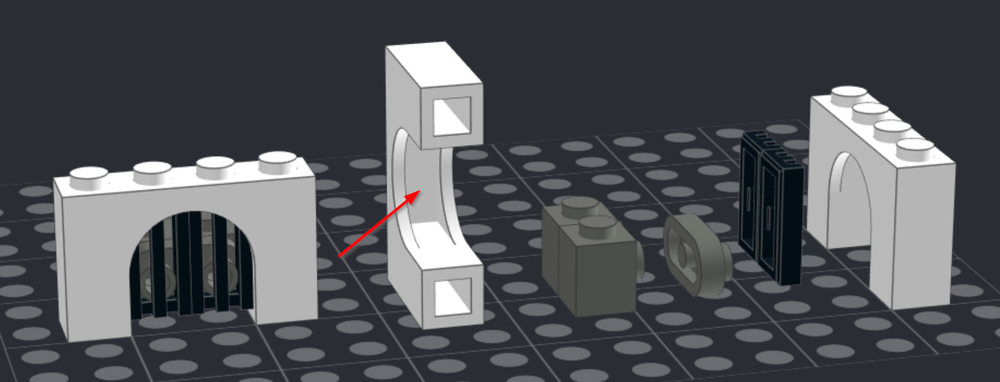

许多乐高零件中都有空隙，特别是拱门，如果你不在上面拼上螺柱，可能看起来很难利用。为了充分释放它们的潜力，有时需要SNOT。在这里，你可以看到通过将一个圆形的1×2板连接到SNOT砖上，你可以用栅栏砖来填补拱门的空隙，以代表一个有栅栏的窗户或下水道。

这也可以在较小的空间内完成，用于微缩景观或建筑细节。

这是我自己拼的一个例子，一艘太空货船。通风口的细节是用2×4的支架连接到中间的机械砖，然后可以滑入拱门下的空间，做成一个细致的子结构。

带有斜角的SNOT

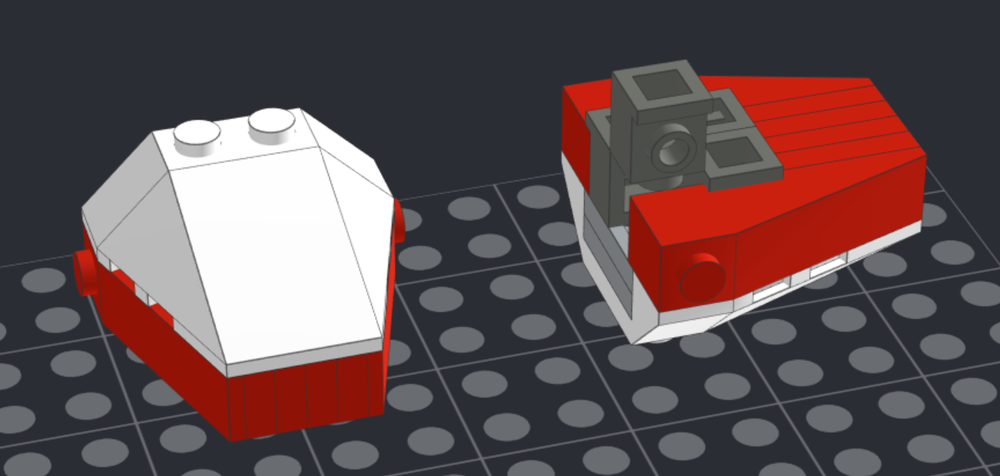

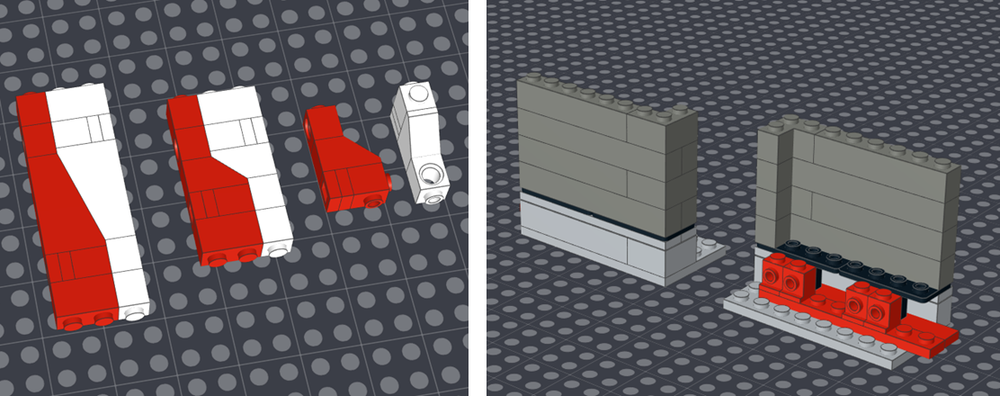

让我们把情况变得更复杂一点儿。在乐高系统的几何学中，许多斜坡和楔子元素有着相似的角度。这种不太随机的巧合可用于在更多角度的情况下创建平滑过渡。例如，下图中的平滑过渡是通过安装在支架上的45度切口斜坡实现的。

这里是另一个例子，将标准的斜坡安装在车头灯砖上（去掉了一个，这样可以更好地看到内部），以配合上面的白色元素的几何形状。

SNOT条纹

你还可以使用SNOT来实现各种条纹，这种砖砌的细节常常让MOC同行着迷，并产生非常干净、光滑的外观。砖砌的条纹也可以作为贴纸的一种替代方案。

左边的SNOT砖与机械砖一起使用，形成了一条有角度的线条，而右边的薄支架与车头灯砖结合使用，增加了一条细长的条纹。

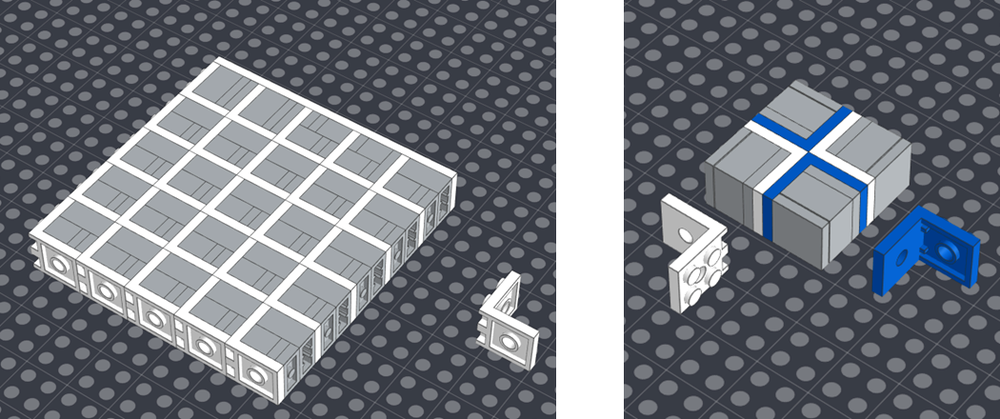

对于砖砌的网格，可以考虑使用2×2的支架，为令人印象深刻的地板或墙壁细节创造一个重复的图案。

乐高设计师自己也使用砖砌的SNOT条纹。在这里，我们可以看到起司斜面安装在夹子上，夹子连接到杆上，在10233天际线高速列车的火车侧面产生箭头状的条纹效果。

SNOT文字

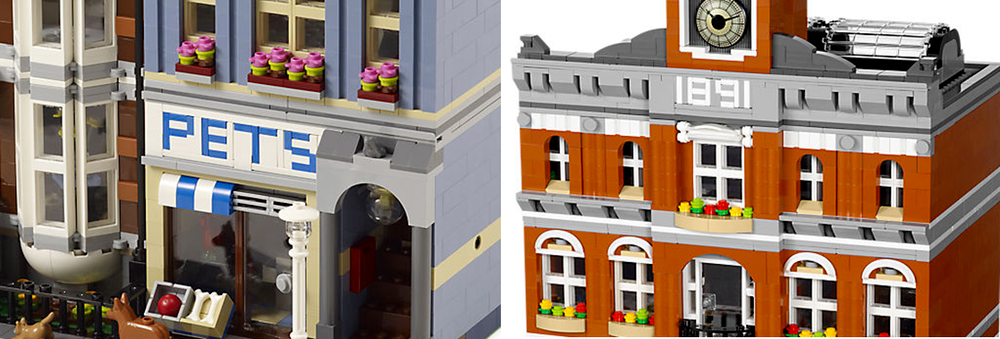

说到夹子和杆元素，SNOT可以用来建造文字标志，虽然颇具难度。最直观的SNOT文字案例来自乐高街景系列。10218宠物店和10224市政厅都使用了夹子和条杆技巧，用平面元素来创造字母文字。

这里是另一个SNOT文字的例子，由Tim Schwalfenberg在他的Battlecruiser中创作，结合了平面元素和奶酪斜坡来实现对字母的塑造。

进阶SNOT：1/4板偏移

到目前为止，我们只谈到了砖块的尺寸在板、砖块和螺柱方面的相互关系。之前提到过，一块1×2砖的宽度等于五块堆叠板的高度，因此，一个螺柱的宽度等于2½板的高度。

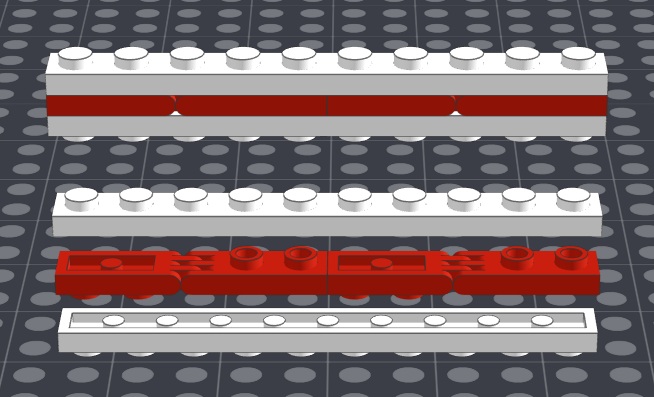

但是我们能不能得到更小的偏移量？使用跳线板，你可以建立一个1/4板的偏移。

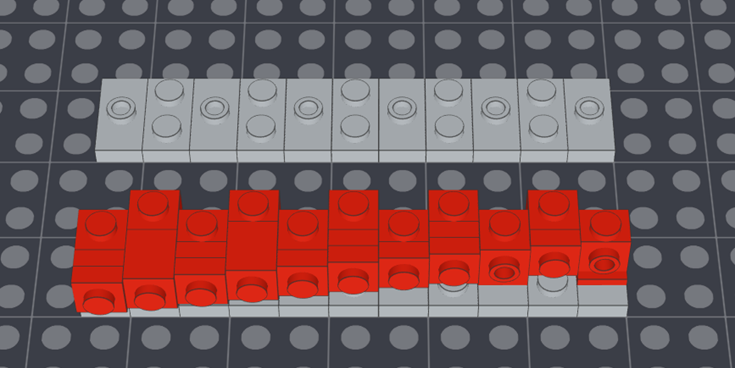

这使我们有可能以1/4板的增量来建造台阶，也许可以在不使用斜坡的情况下实现最平滑的螺柱梯度。

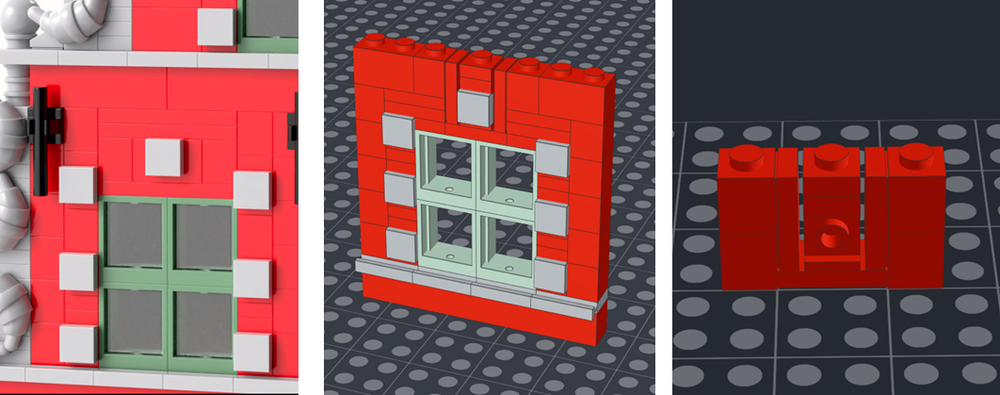

但要注意，1/4板的偏移量也会让我们陷入麻烦。请看左边这个由Aukbricks建造的窗户，作为一个研究案例。

假设想让1×1的光面板只突出墙面1/2板，在这种情况下，我们就需要使用头灯砖。但是，当你把头灯砖放在窗户上方的跳板上，并试图填补两侧的缝隙时，却找不到任何适合的元素！你会发现灯砖是不适合的，无论你怎么尝试，就是无法填补这些缝隙。如果有一个足够薄的零件可以安装在这里，那就好了！

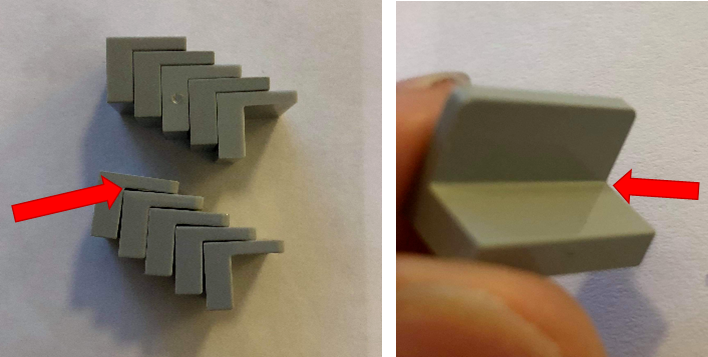

幸运的是，有一个零件可以做到这一点！这些铰链板是由一个小零件组成的，（几乎）是1/4板厚，这使得右边的砖块有近乎2 ¾板高。尺寸并不完美，但它足够接近，是有效的。铰链板的厚度为1.05毫米，一块板的厚度为3.2毫米，所以它们在厚度上更接近⅓板——但砖块每侧的公差实际上给了我们足够的空间。这是一个紧密的结合，但它是有效的。
