有些乐高套装一经推出就自带主角光环,1987年至1994年间推出的三辆乐高单轨列车无疑就是这类套装的一员,现在它们在二手交易市场上被炒到了天价。但是这个列车系统究竟有什么传奇之处,它能否配得上自己的传奇地位呢?

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

在几年前乐高并不是那么盛行,而一些老套装的价格一度也比较合理的时候,国外玩家Jens Herwig幸运的获得了一套保存完好的6991 单轨穿梭发射站。

这个套装有两个前身和一个续作,不过遗憾的是这些套装从未大规模发售过。今天我们就一起来看看这个套装的结构、自动化系统,看看它的神奇之处究竟在哪里吧!

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1



*以下原文来自StoneWars的Jens Herwig,酷玩潮编译。本文长约一万字,阅读时间约需40分钟。


广告和产品目录中的6991

在评测一个老套装之前,我喜欢先去研究当时和它相关的一些说明书、广告单页和电视广告。

一方面,当然是因为我对它们所蕴含的一些信息感兴趣,另外也是因为当时乐高的广告策划都是由广告公司Advance负责的(截止到目前,乐高集团仍然在和Advance合作),而Advance公司的广告在我心中燃起了一种无可比拟的怀旧感。

我还是个孩子的时候,我就喜欢瞪大眼睛在乐高说明书前面欣赏6991 单轨穿梭发射站,虽然当时我并不知道单轨穿梭发射站究竟是什么,也不知道这个套装实际上并不属于Spyrius系列,而是属于Unitron系列。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

1994年德国乐高说明书的两页,单轨穿梭发射站和新的Spyrius套装在一起宣传,并没有提到Unitron系列。

在北美,乐高自1995年起又推出了三套Unitron套装,单轨穿梭发射站可以在家庭商店中订购,售价为178美元,约合1450元人民币,相对于同时期的其他乐高套装来讲,价格算是非常高的了。

然而乐高在欧洲的决策是除了Spyrius、Ice Planet 2002和Space Police II之外,不会再推出更多太空套装了,这些套装正在被逐年淘汰,而且当时乐高在计划下一年Aquazone系列大事件。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

乐高6991 单轨穿梭发射站

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

1995年美国乐高说明书中的Unitron系列

乐高很清楚单轨穿梭发射站对儿童的想象力有着促进作用,在背景设定中Spyrius的间谍在猎取现代技术的时候需要有人监督或是抢劫,同时Spyrius机器人对Unitron基地进行突袭,这也被其他组织用作宣传材料。

在很多商店中,你可以找到很多像下图这样的大纸板衣架,它占据了图案的核心,同时也表明了新世界的主题。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

1994年乐高Space新奇产品的宣传材料。两个纸板部件(双面镜像)用订书钉钉在一起,长约56厘米。

Advance公司还专门为Spyrius制作了一个当时很常见的实景镜头和动画技术混合的广告短片,乐高创意总监Christian Faber在一次采访中透漏过也会采用手工来制作一些奇怪的场景镜头,当然,在故事背景设定中通常是由正派角色获得胜利。


包装和内容

套装的包装尺寸为65厘米×47.5厘米×11.5厘米,以当时的标准来看是个很大的模型,按照今天的标准,555个零件只能算小套装。

正面是组装好的成品套装照片,网格图案有点像《星际迷航》中的天幕。乐高在每个主题的颜色、星星上斗做了调整,因此,虽然不同太空系列是来自于同一个模板,但是仍旧可以区分。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

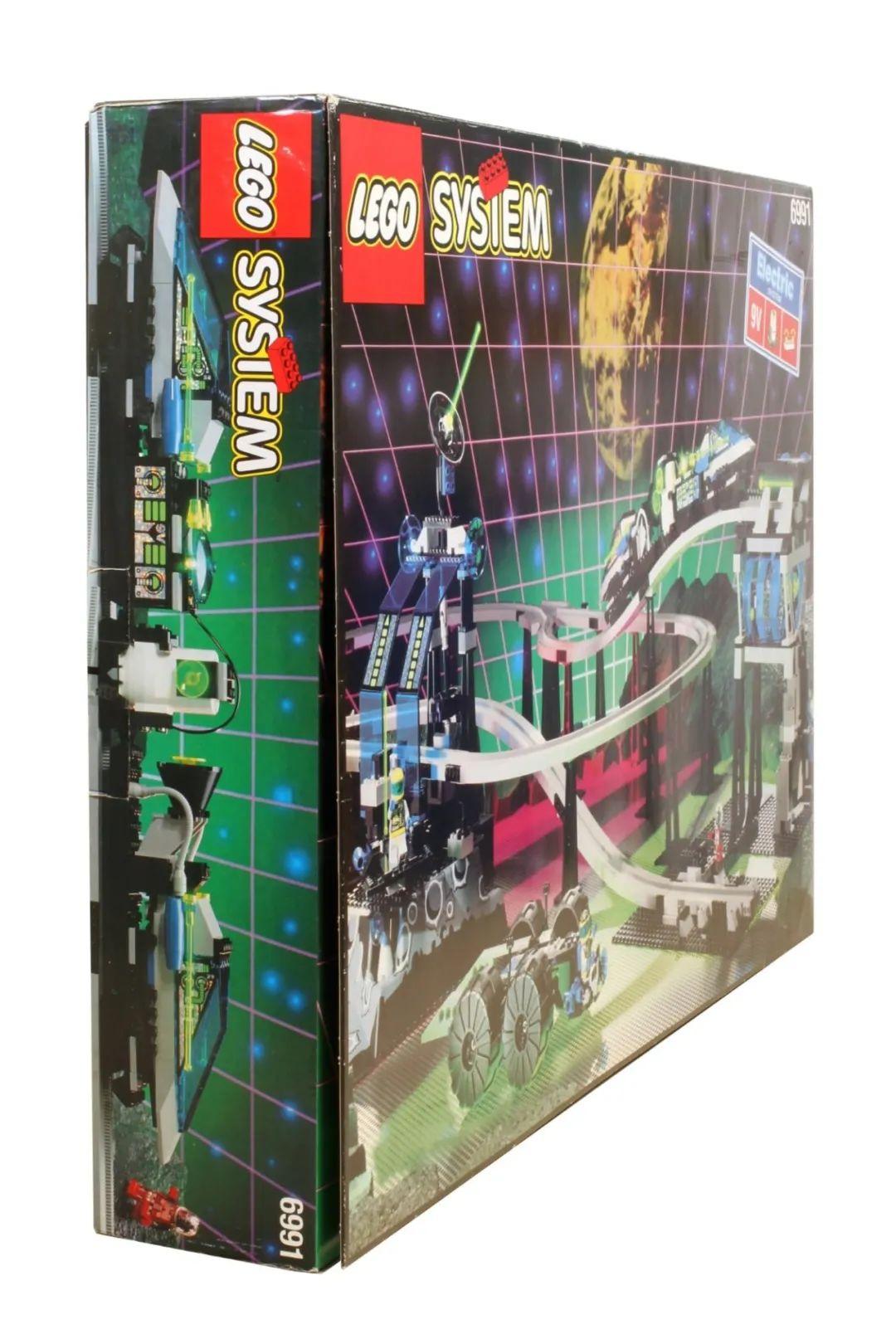

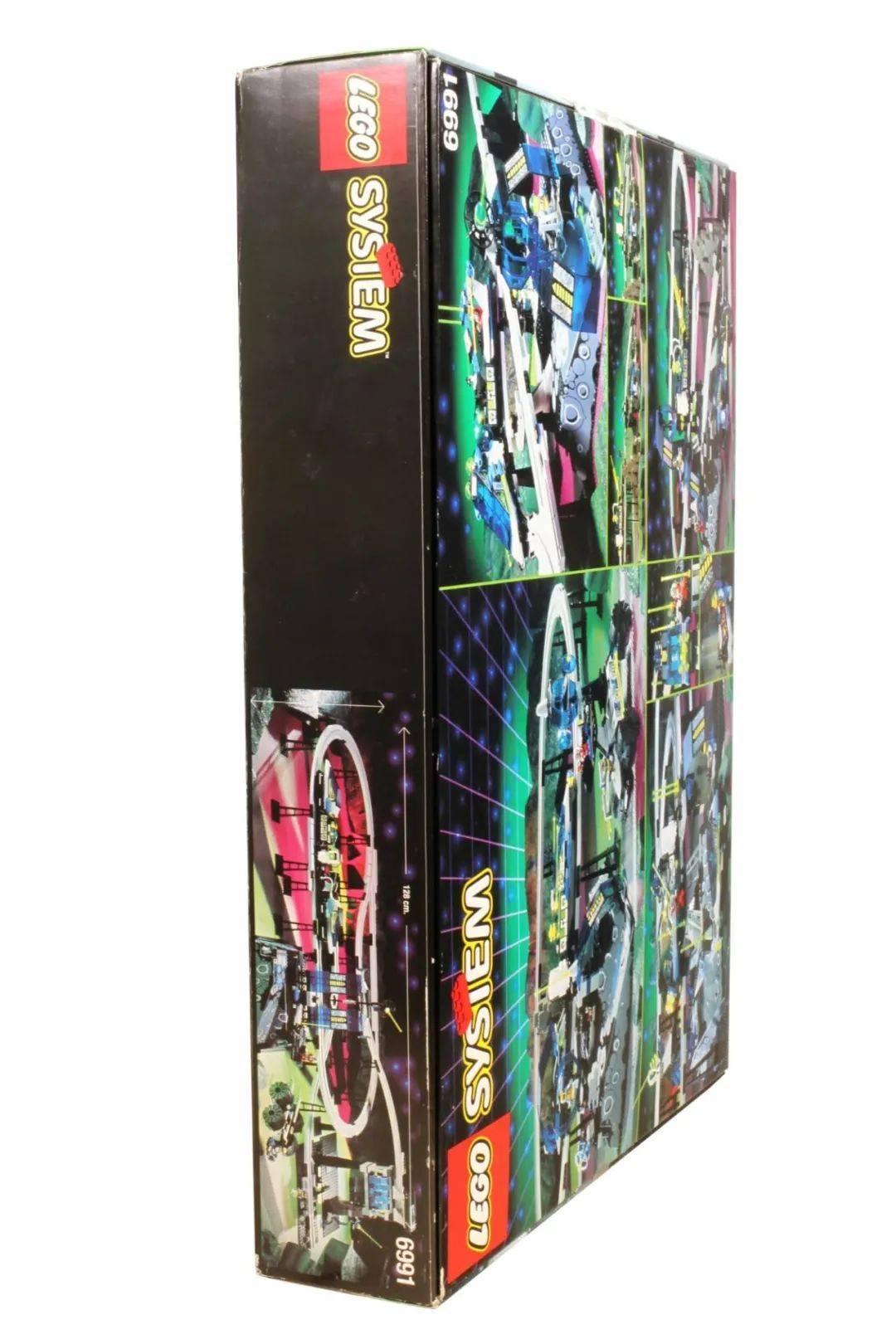

奇怪的是套装照片只在狭长一侧完整展示,也给出了单轨穿梭发射器的成品尺寸,长128厘米,宽66厘米

虽然现在这样的信息在乐高包装盒上很常见,但是在当时来说绝对是大姑娘上花轿——头一次啊。

这可能有两个原因:一是为了证明其高定价的合理性;二是为了给顾客打一个预防针——让顾客了解成品尺寸,以及完成后对空间的需求。

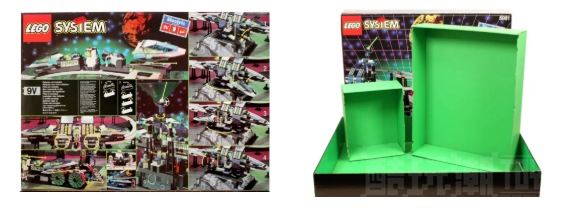

包装盒背面则给顾客提供了一些可供选择的搭建建议,这也是乐高一贯的传统,至少在说明书中是这样的。而乐高提供的备选建议中至少有一个是完全和成品无关的组件,后面也会详细的谈谈这个问题。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

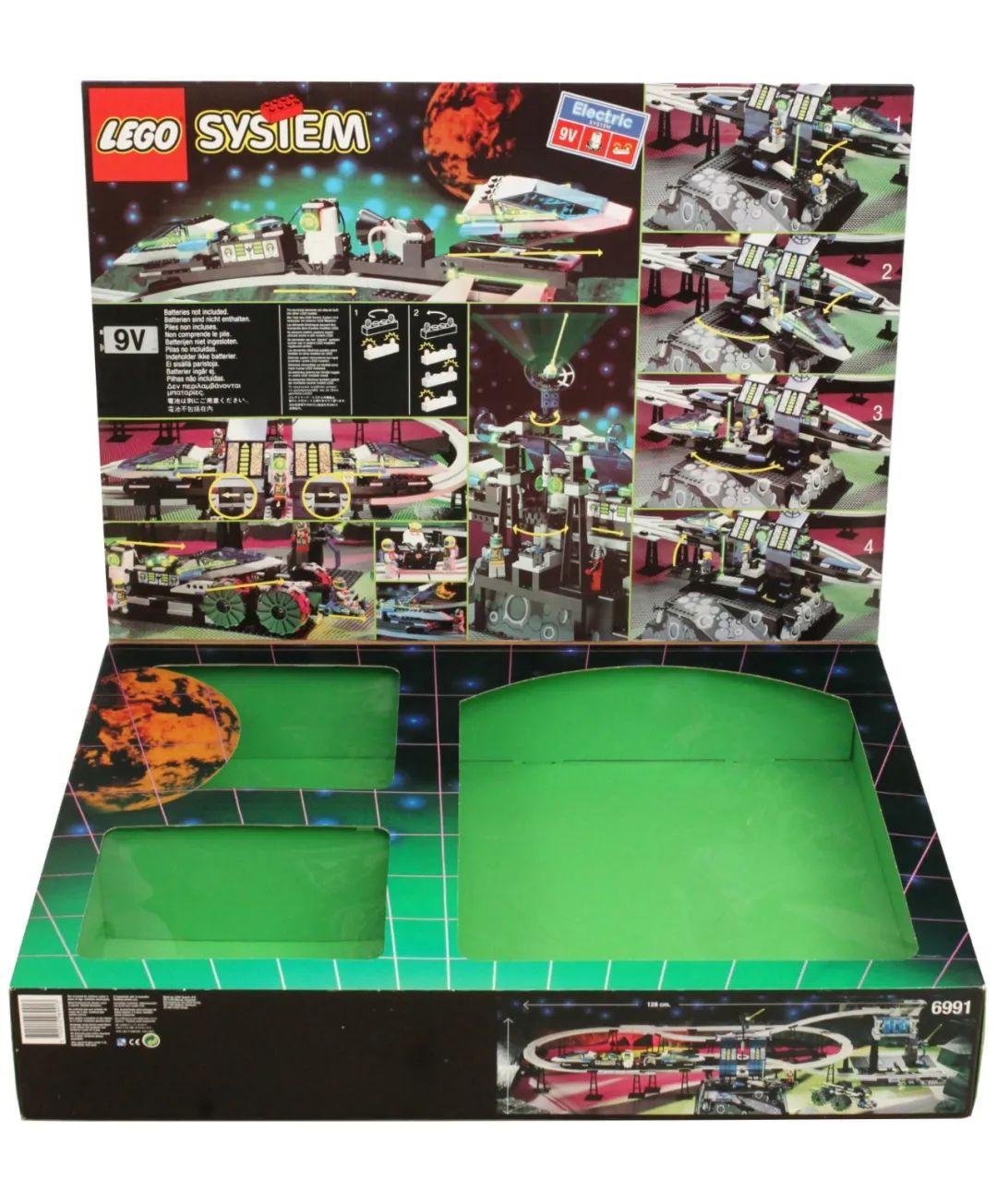

和这个时期其他大型套装一致的是,盒子的盖子是可以打开的,里面则提供了一些关于单轨穿梭发射站功能细节的介绍。

在其他方面,有一个所需9V电池的说明,火车的控制系统,以及该套装的某些零件也可以和其他套装完美结合的讲述。

盒子的开关是一个箔片,所以我们在购买之前还可以看看盒子里面的情况。盒子主题颜色是绿色的,有一个事先包装好的零件袋,一些特殊零件整齐的排列在特殊地塑料托盘里面,盖子上是一些插画和注意事项,我这里的插画和注意事项已经不知去向了,但是可以在网上找到样板。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

两个较小的内嵌盒子是放一些相对比较脆弱的零件的,比如轨道;剩下的空间则刚好可以容纳套装底座的三维底板。

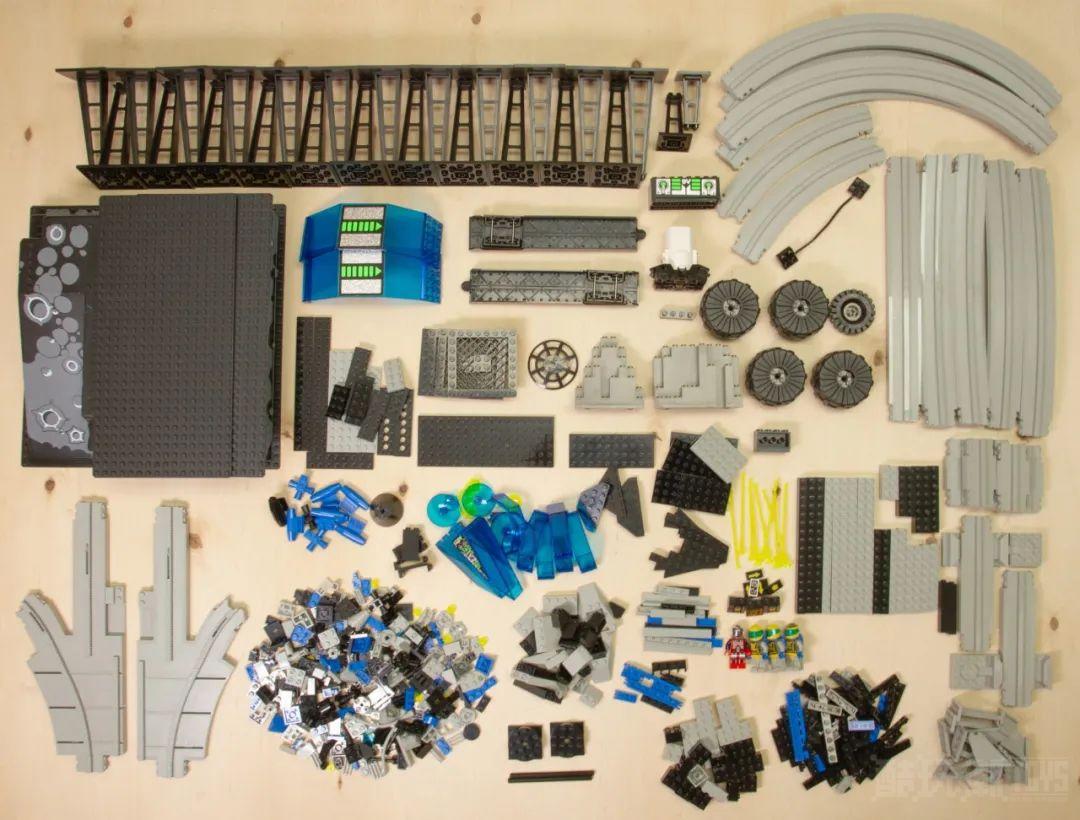

如果你把全部零件全部整齐地摆在面前,你可以看到整个桌子几乎完全被占据,尽管零件只有555个,但是零件的种类繁多。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

仅仅是承载轨道系统的黑色支架就有25份,两种尺寸,此外还有其他各种轨道18条,3D底板和16 x 32底板都是这个套装独有的零件。

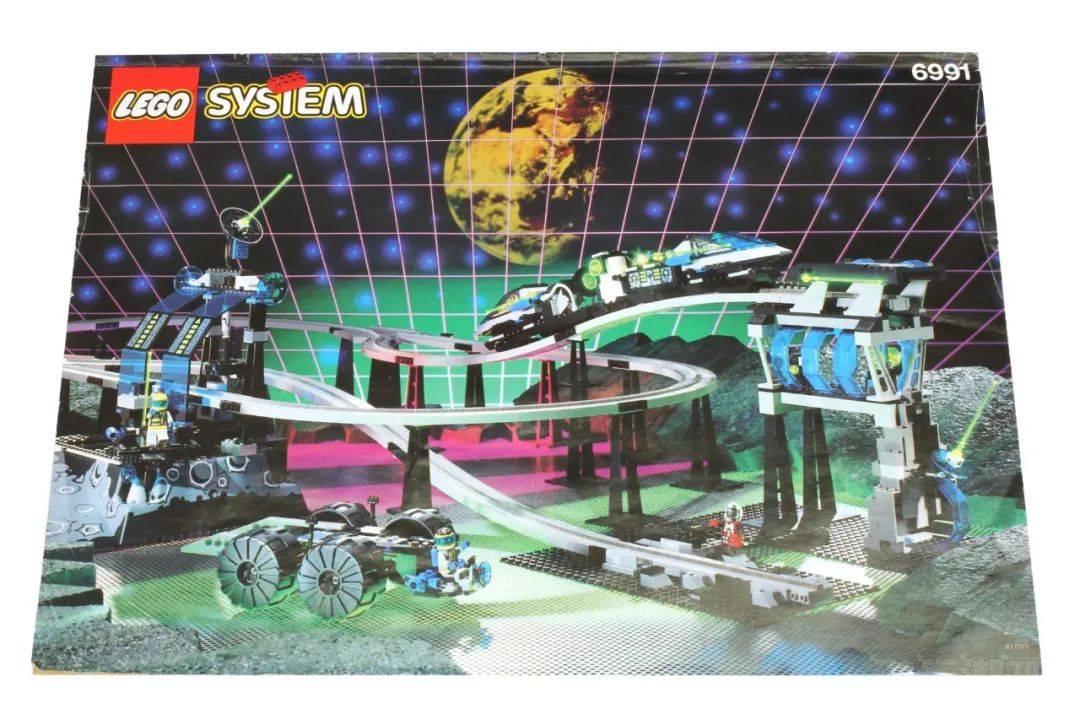

A4格式的说明书采用了盒子正面的设计,但是没有提及9V电池系统,虽然图案是横版印刷的,但是却是和普通书籍一样是竖版使用的。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

整个说明书只有49页,第一页演示了如何填充电池和怎么安装四个人仔。


架构

我们再跳到架构中来,和当时的惯例一样,说明书并没有列出每一个步骤所需的具体零件。

拼搭建造的时候,把每个步骤和对应的图片对照准确,找出哪些部分已经搭建了,哪些需要搭建。

对现在的很多粉丝而言,可能有些不太友好,但是从另外一个角度来看这也不失为搭建一些老套装的一种乐趣,也可以让你沉浸在搭建过程中。


人仔

对于人仔而言,有没有零件清单其实不重要,因为它的零件种类比较少,数量也不多。

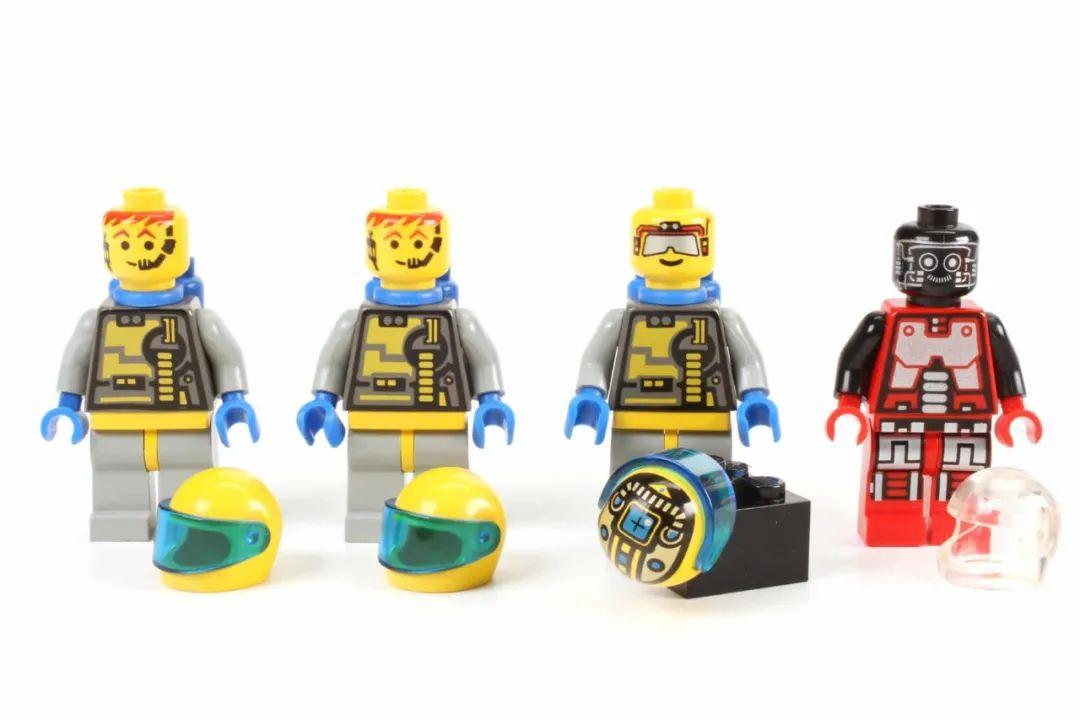

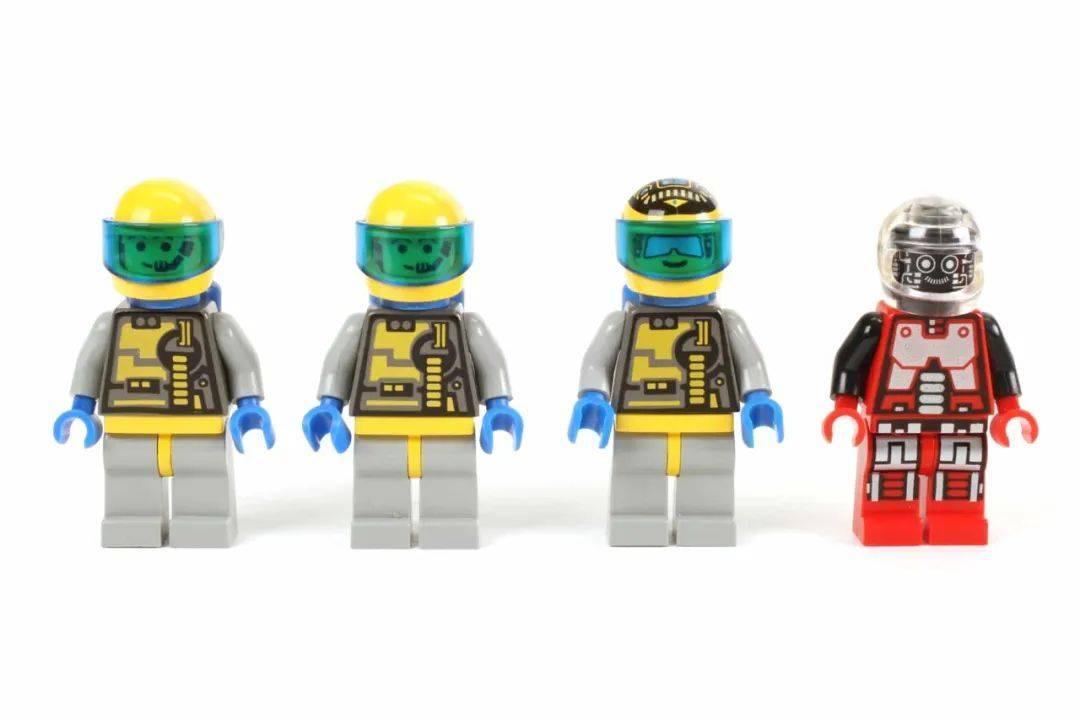

这个套装中有三名宇航员的身体是一样的,背后都携带蓝色的氧气瓶是这个套装独有的人仔。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

戴耳机的形象也是太空主题最经常使用的形象之一,在1992年至2004年超过50件套装采用了这个设计。

左起第三个人仔有一张全新的脸,配备了一个很酷炫的护目镜和印花头盔,印花头盔首次出现在乐高小镇系列之中,1994年只出现在Unitron和Spyrius系列套装上。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1最后一个人仔是Spyrius间谍机器人,在这里代表友好,但是不知道为什么乐高多年来很喜欢反复引用威胁脸部表情的设计。不过即使是现在,这个人仔也很受粉丝们欢迎,因为它相对来说颇为昂贵,在Bricklink二手市场上的平均价格超过6欧元,当然,它出现在这个套装中并非偶然。


发射器

看完小人仔(在现在的套装中往往也是让你先拼人仔),接下来我们要进行的是发射站阶段的核心:列车。

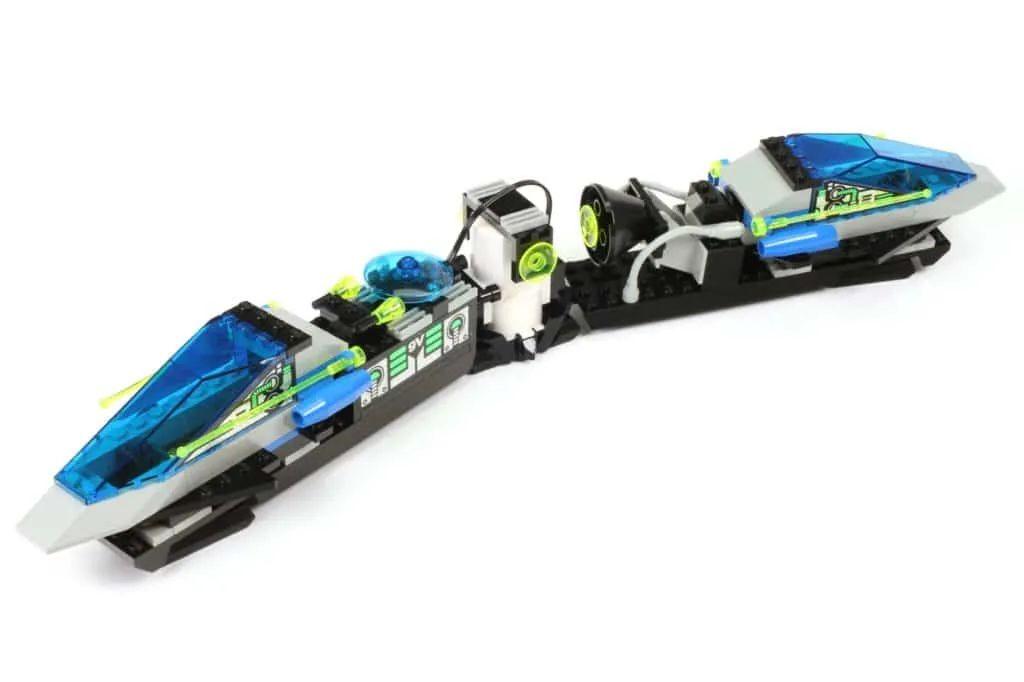

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1除去驱动装置和两个底盘,还包括两个一模一样的驾驶舱。就像三年前的Blacktron II套装一样,Unitron系列比较特殊的就是,飞行员的驾驶舱可以交换,甚至是不同套装之间的驾驶舱也可以进行互换,尽管它们的特殊结构在单轨穿梭发射器上还有其他的作用,后面我们也可以看到这一点。

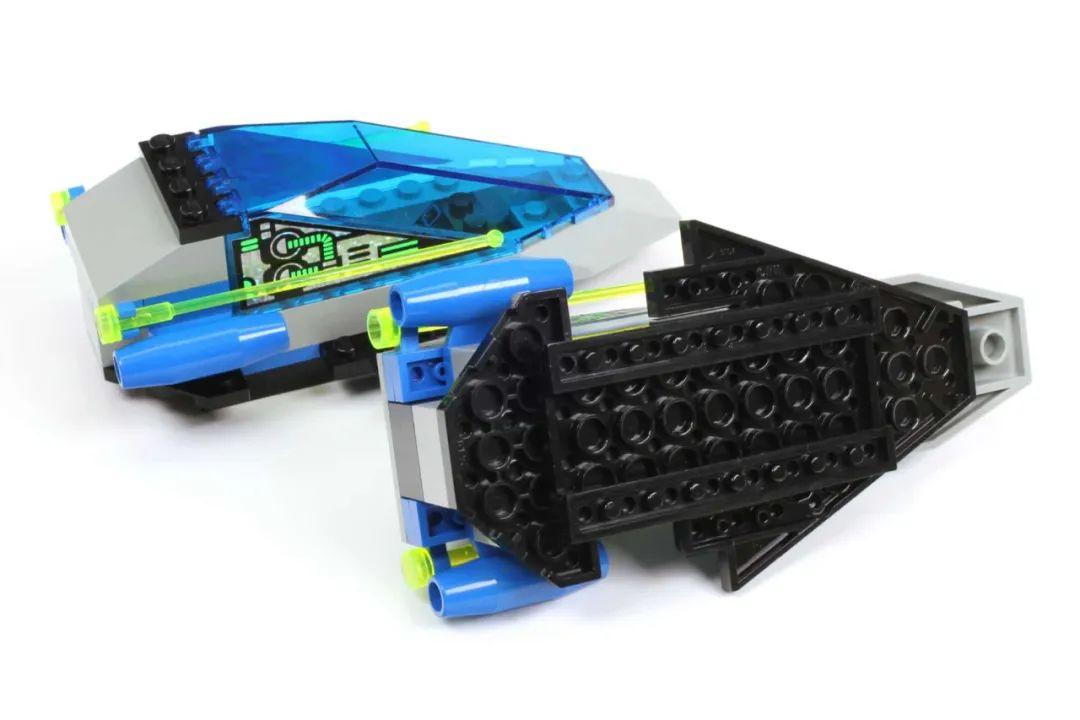

这两个驾驶舱本身也可以看作是小型太空滑翔机,两者其结构完全相同。深蓝色挡风玻璃的两侧还有一些贴纸,具有全息闪光灯效果,还隐藏了一些技术细节,比如布线和通风口。

尽管时间已经过去了快三十年,但是这些贴纸至今仍然保存良好,除了一个小角可能因为保存不当而松动之外,其他的完好无损。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1发射器的内部2×2印刷斜坡砖被用来充当控制台,还有一个不错的细节就是:Spyrius的间谍在他们自己的飞船中也有使用。这里对于这个情况可能有两种解释,其一可能是节约成本,其二是Spyrius正在从Unitron的宇航员那里偷取技术。

发射器外部的两根天线采用的是霓虹绿,它提供了必要的切口和充满未来感的外观,因为这些零件是在当时太空套装中不可或缺的未来元素。发射器底部还有滑动轨道,它可以防止发射器无意中的位移。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1顺便提一嘴,蓝-灰-绿的颜色搭配是不是看起来很熟悉,因为四年后的乐高昆虫系列套装也采用了这一配色方案。

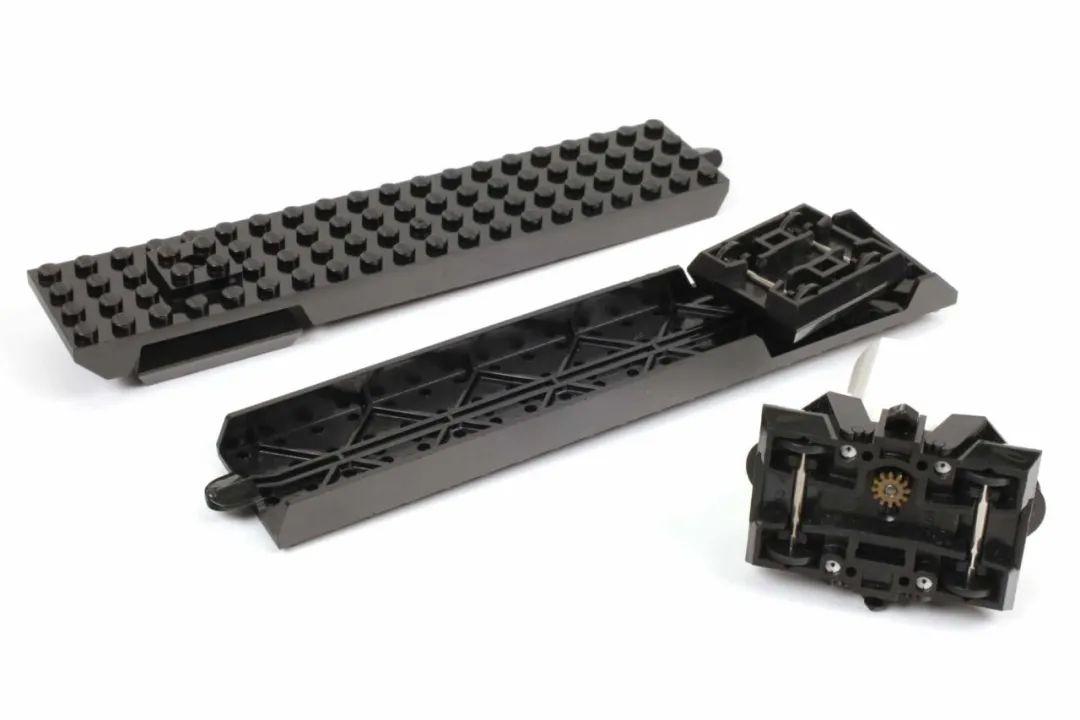

发射器最重要的部分是底盘和驱动装置,为此,乐高专门为单轨穿梭发射器开发了很多零件,因为它不仅仅在尺寸上和其他乐高发射器完全不同,而且与带有枕木和两条轨道的发射器相比运行原理也大不相同。

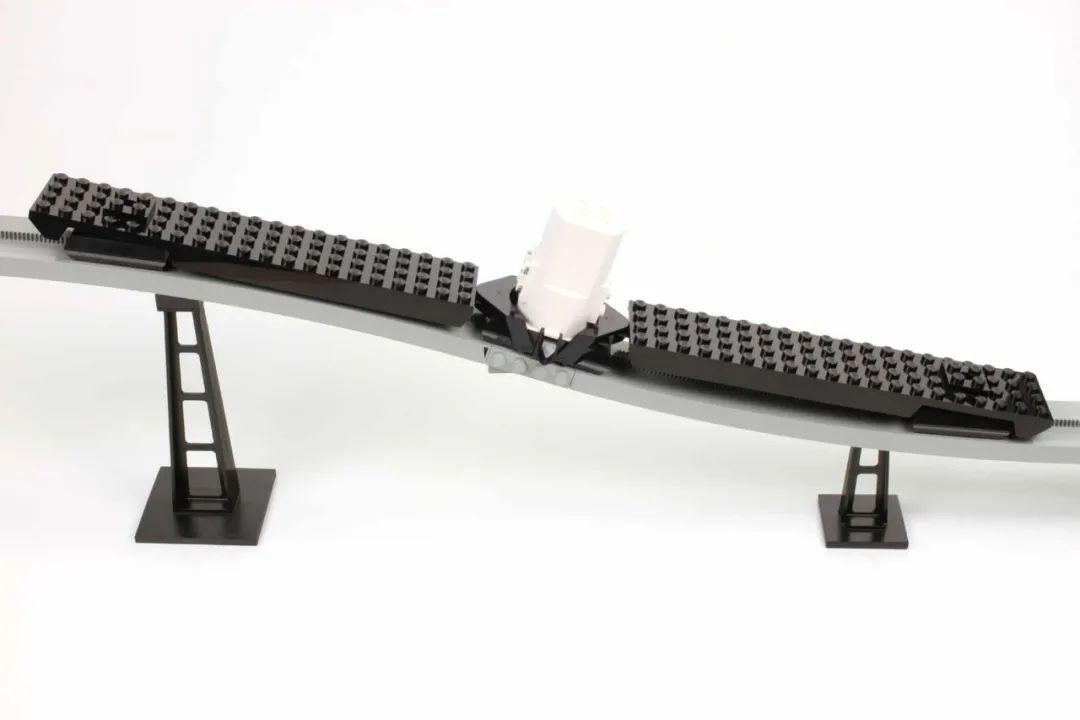

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1单轨穿梭发射器的轨道被集中安装在驱动梁上,让发射器能像在公路上行驶一样。

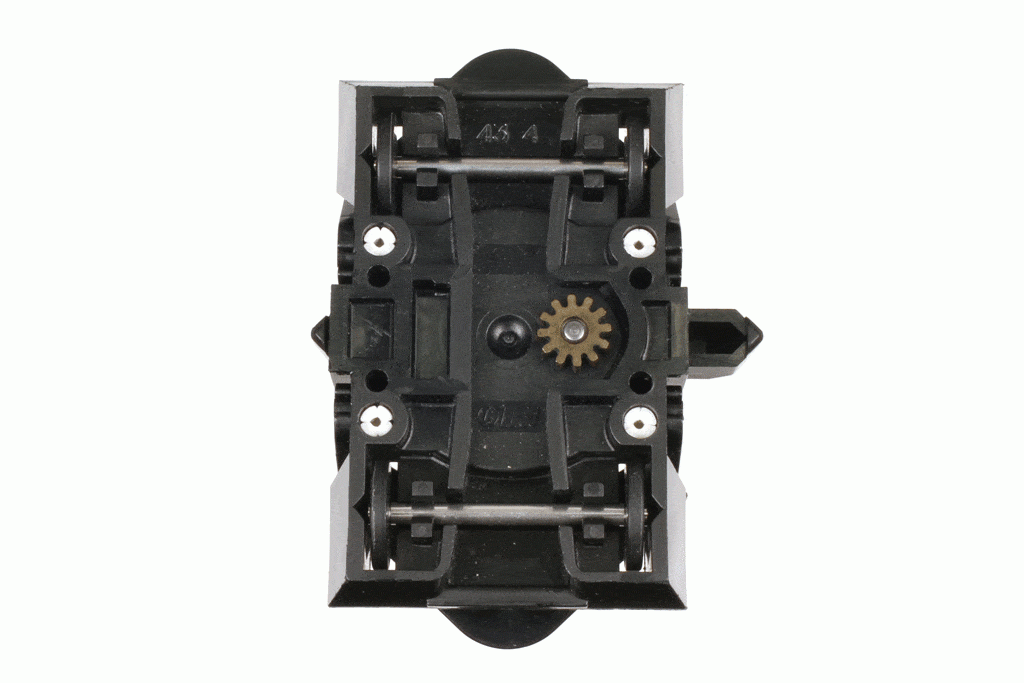

而且,它的轨道既是转向装置又是推进装置,因为它被设计成一个齿条,驱动装置的马达齿轮与之啮合,这种齿轮传动让单轨穿梭发射站成为乐高发射站系列中唯一一个能够通过陡峭坡度的套装。这就是它的转向架为什么必须是可转向的、可倾斜的,就像驱动装置和底盘两个部分之间的连接一样。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1乐高单轨穿梭发射站的另外一个特点是,行驶方向和其他套装通过扭转电池盒或是变压器的电压极性来改变不同的是,它是直接通过电机上的滑动开关进行控制的。

滑动开关向左、向右滑动,发射器就会向前、向后前进,滑动开关在中间的时候发射器会停止。这也意味着你在轨道旁边放置一个合适高度的障碍物的话,发射器就会自己改变方向并停下来。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

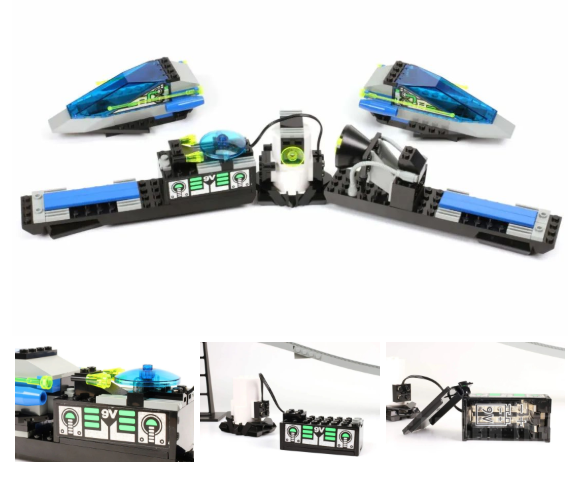

发射器由一个9V块状电池供电,通过一个经典电缆和马达相连。电缆一侧有一个匹配的连接器,另外一侧有四个普通的小圆点。电池盒上还有全息贴纸,发射器上还配备了一些看起来很有科技感的装置。

由于电池盒上方有四个以上的载流螺栓,所以也有足够的空间容纳1×4照明电路砖,它被安装在一个透明的蓝色4×4雷达天线上。根据你在电池盒上安装灯砖的方式,两个灯砖要么永远亮着,要么一直闪烁。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

从我的角度来看的“不幸”,但从当时父母的角度来看实属“幸运”——乐高在这个套装中省略了一个带有太空声音的警报器(4774c02),但如果你想的话,这很容易补救。


运输车

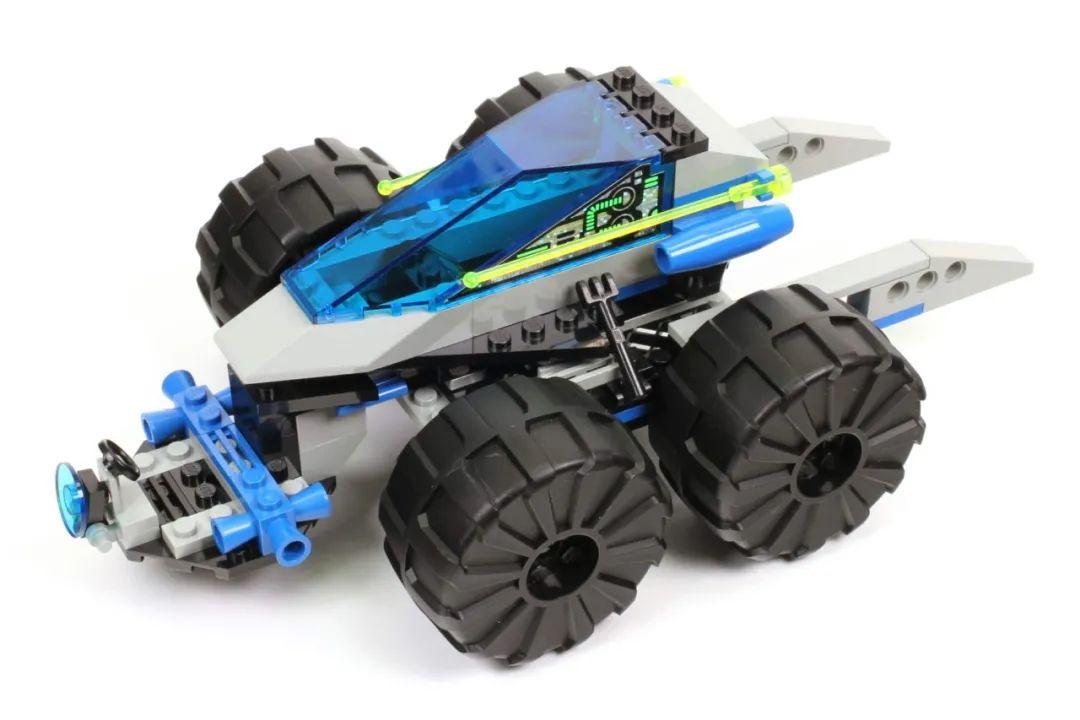

现在轮到卡车发射器了,或者说太空滑翔机之四轮运输车。它主要包含一个装载区域,其中一个驾驶舱可以在该装载区域上滑动,类似于火车,之后可以通过两个可横向折叠的杠杆将其固定在最前面的位置。

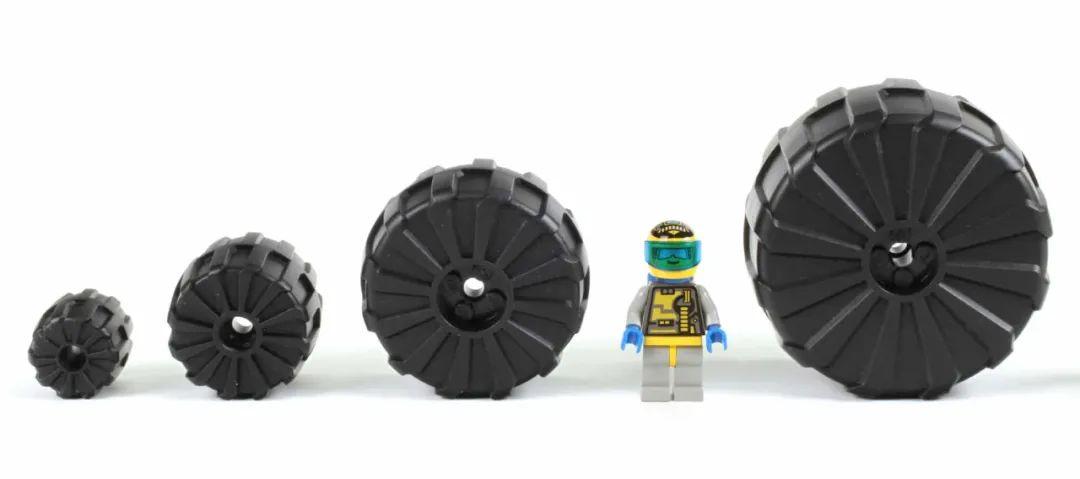

后部倾斜的运输车形状在这里并非巧合,是我认为乐高套装曾经拥有的最聪明的功能之一——你可以在视频后面看到。我们也知道来自其他各种乐高太空套装的大型越野车轮,不过在这种情况下它只是第二大——最大的是当时为乐高 M:Tron系列顶级模型保留的。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

运输车独特的地方是可拆卸的控制电路板,它是用一个机械销连接在车辆的前面的。


控制中心和间谍所在地

好了,现在这个套装所有的可移动部件都已经完成了,接下来要搭建轨道了。和其他的发射器一样,轨道是在支架上的,这也是为什么在最高点下面有空间建造带控制室的小塔楼。

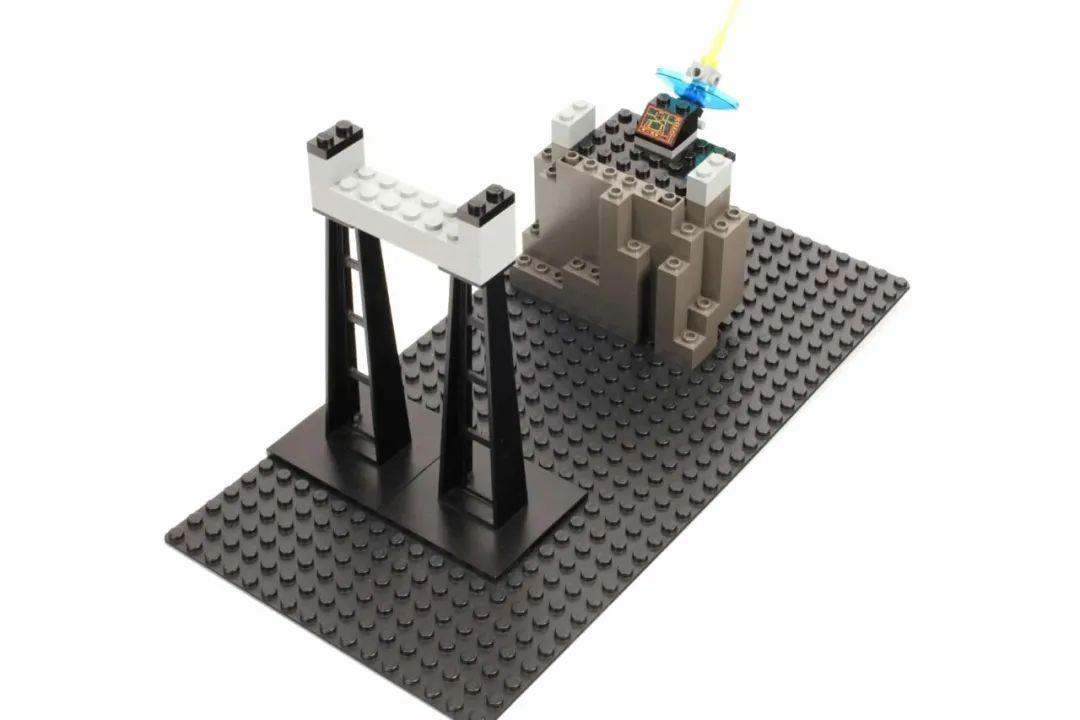

说明书里的底座部分是两个黑色带有螺柱的16×32底板,这也是这个套装的专属零件。底板上有23个支撑柱为阶梯式结构提供了升高的位置,用丑石片来表示岩石。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

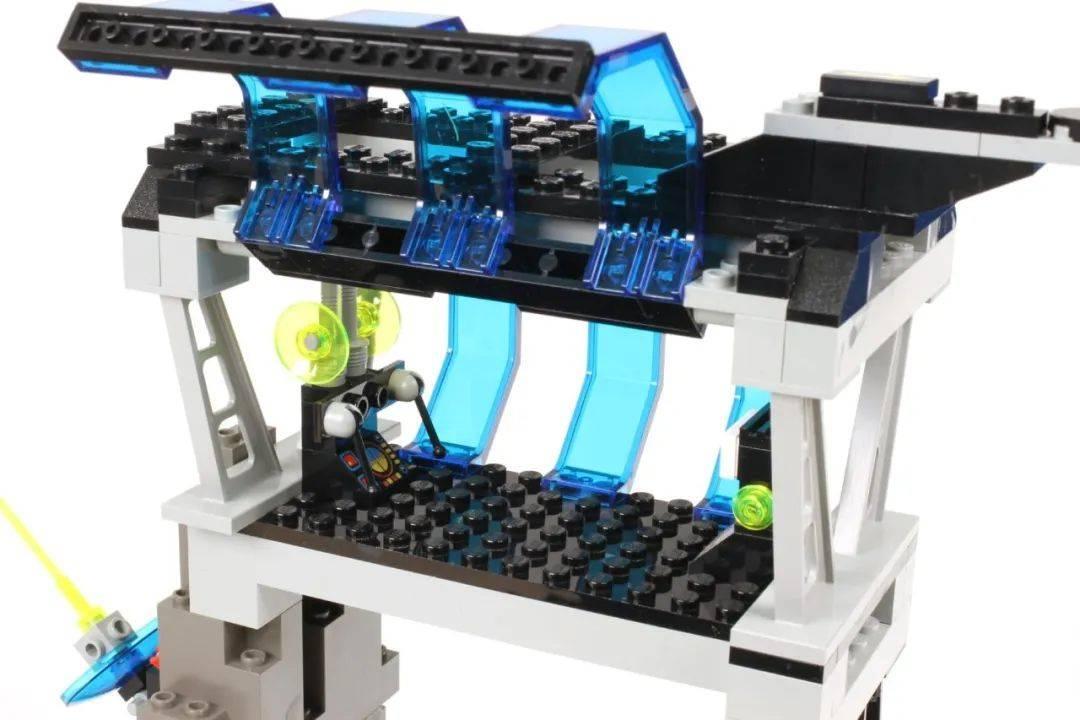

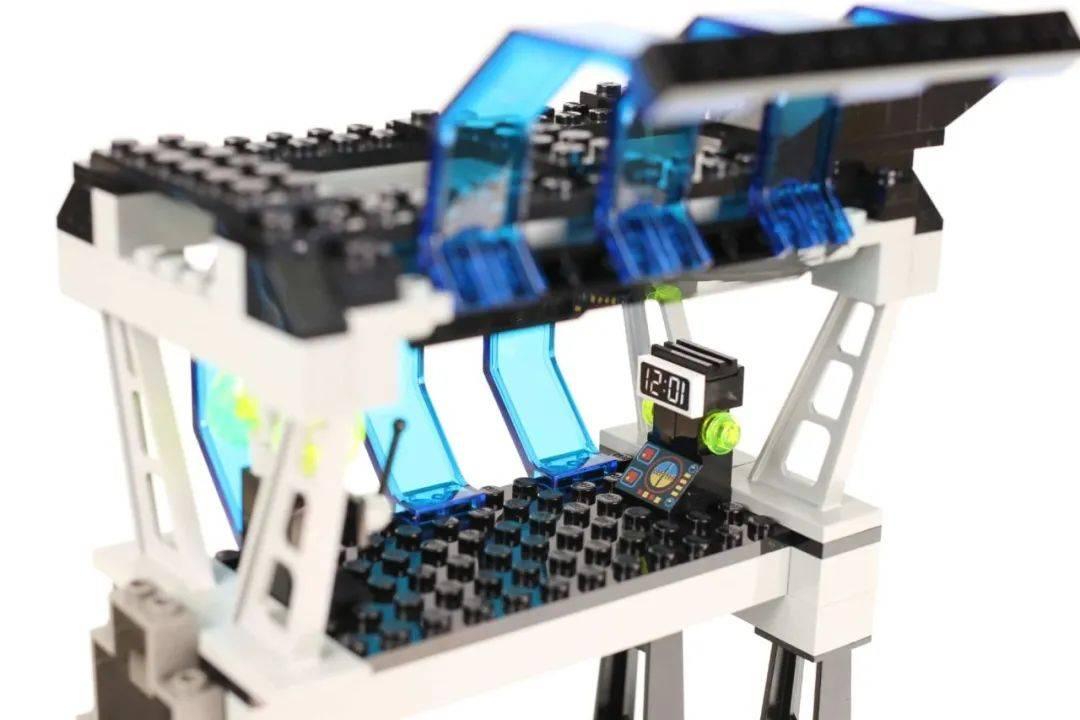

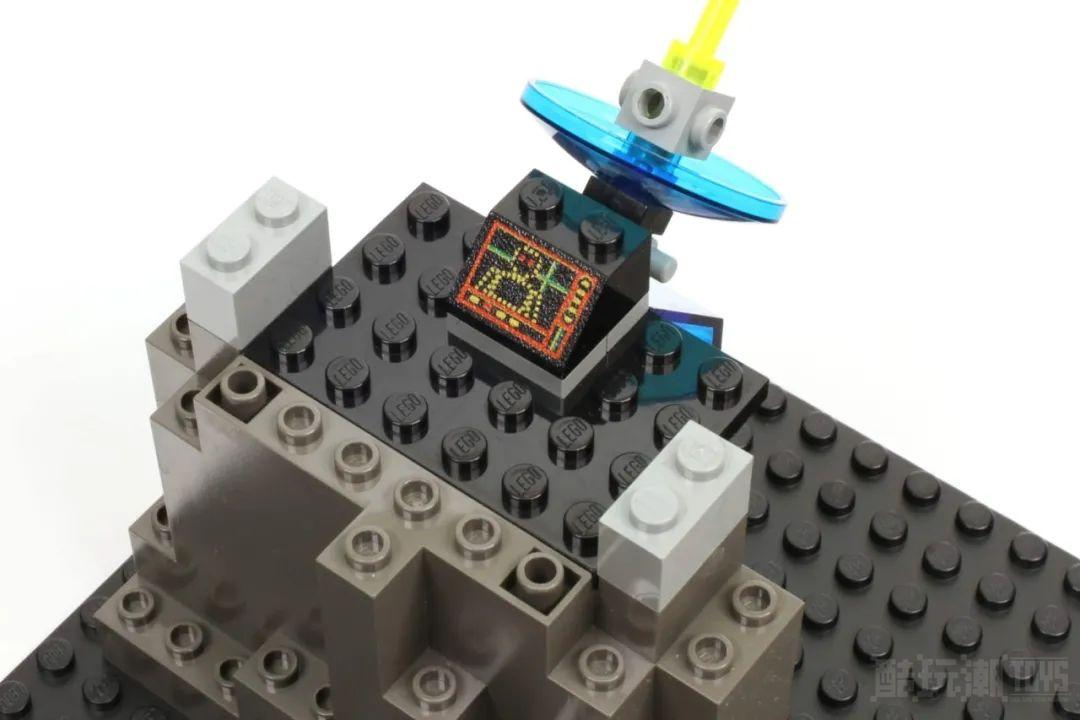

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1整个控制中心是在支撑物和底座岩石上的,间谍机器人在这里建立一个藏身之所,藏身之所里面的2×2斜坡转上印刷着一个Skype视频通话框,间谍机器人正在和Spyrius亲信联系,另外的1×2斜面砖上还显示着时间。斜坡砖的上方还有一个深蓝色透明的4×4天线雷达,天线也采用了霓虹绿。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

两侧的深蓝色玻璃与铰链相连,这种结构的作用就是两侧可以打开,优点是保证了很高的可玩性,缺点就是两侧不是一样高,不知道乐高现在有没有解决这个问题。

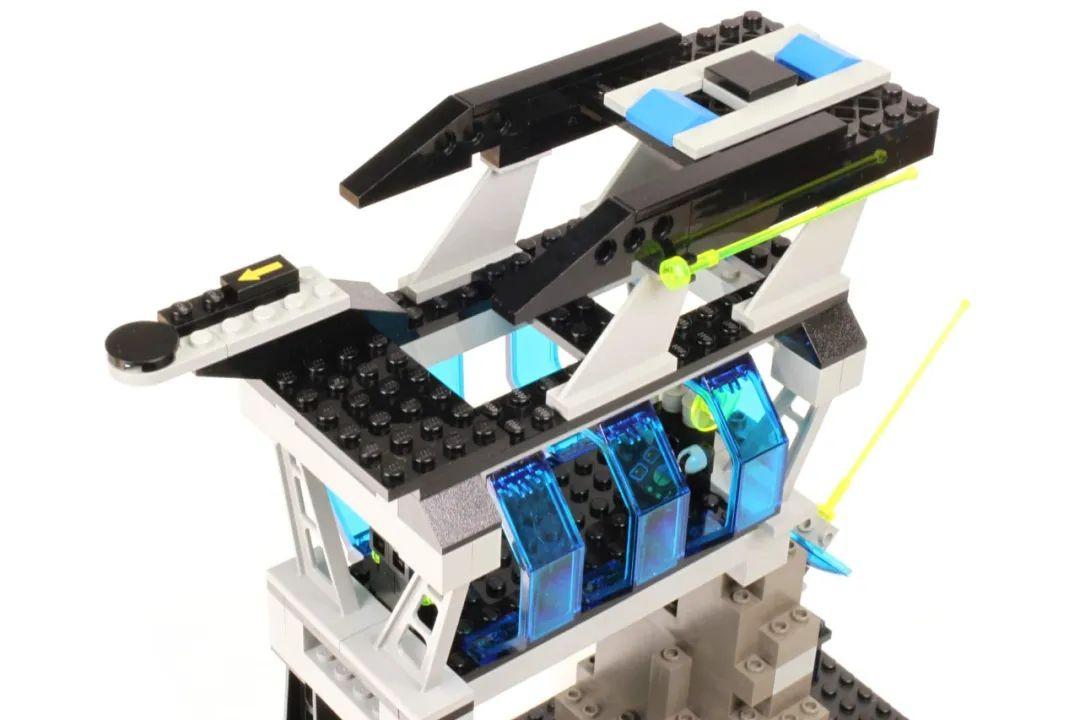

这种不对称性在后面就不是很明显了,因为塔楼上面安装了一种发射坡道,这让人一下就想到了运输车的装载区域,这其实也不是巧合。坡道前面是一个前缘是圆形带着一个指示箭头的奇怪的障碍物,可能是指示发射方向。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1回头看一下电机的工作原理,可能马上就融会贯通了:这个障碍物保证了发射器到达的时候电机上的滑动开关会向相反的方向移动,电机的极性也因此逆转,这样发射器就会再次沿着指示箭头的方向离开。

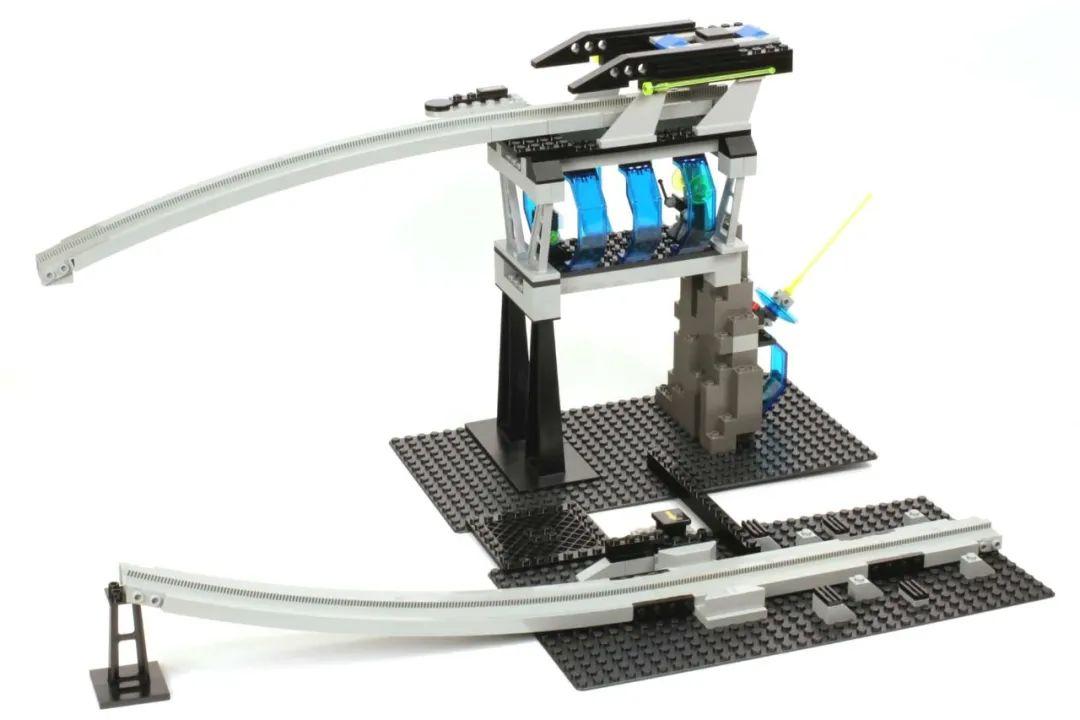

不过,要想让发射器到达这里,是需要带有导向和驱动轨道的驱动梁的,所以驱动梁是最后才安装上去的。在最高点和另外一块底板连接、由一个16×32基座支撑,和这个保持平行。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1这里是发射器的另外一个站点,各种斜坡的作用是刚刚建成的运输车可以准确的停在中间,停在轨道上的具体位置,这也是后面比较重要的一点。发射器在运行梁上总会自动拐弯,在这里既可以停,也可以立刻改变方向。为了好理解一点,插入一个单轨系统:


单轨系统

上面大致介绍了轨道运行的基本功能,运行横梁中央的齿条既为发射器提供方向,又为发射器提供驱动。当然,单轨系统不仅仅只有简单的直线和曲线,因为齿轮传动的特殊性在于发射器也可以克服较大的陡坡。

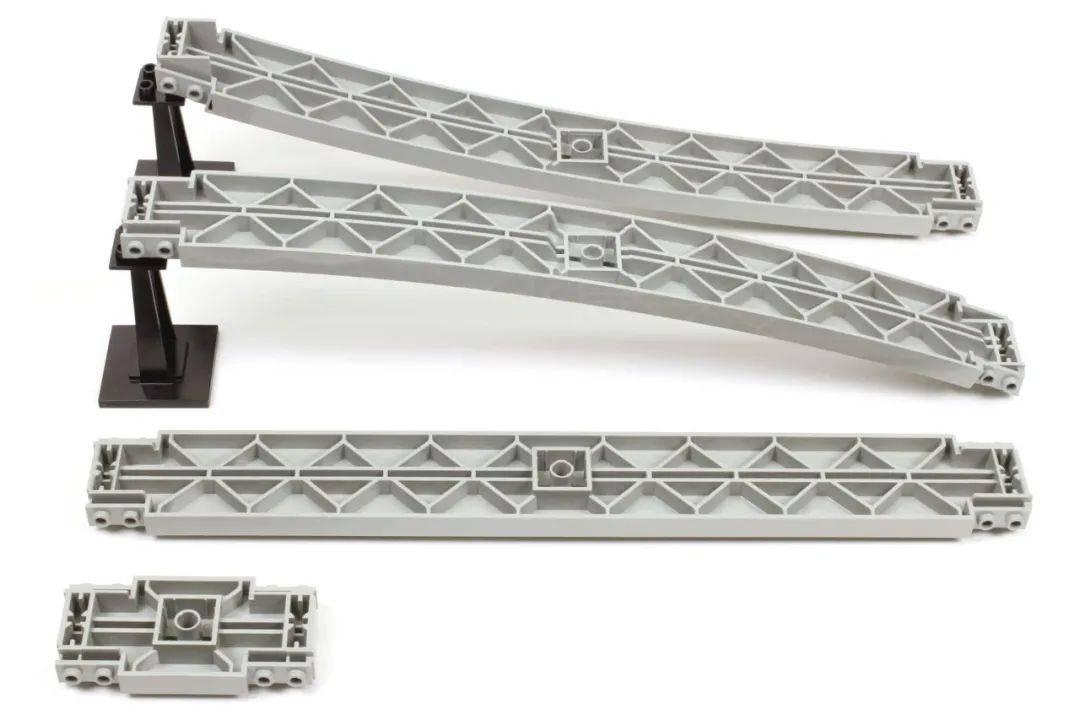

除了两种长度不同直道外,还有向内或是向外弯曲的直道,这些直道互相结合也可以确保发射器在不同层面轨道中来回切换。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

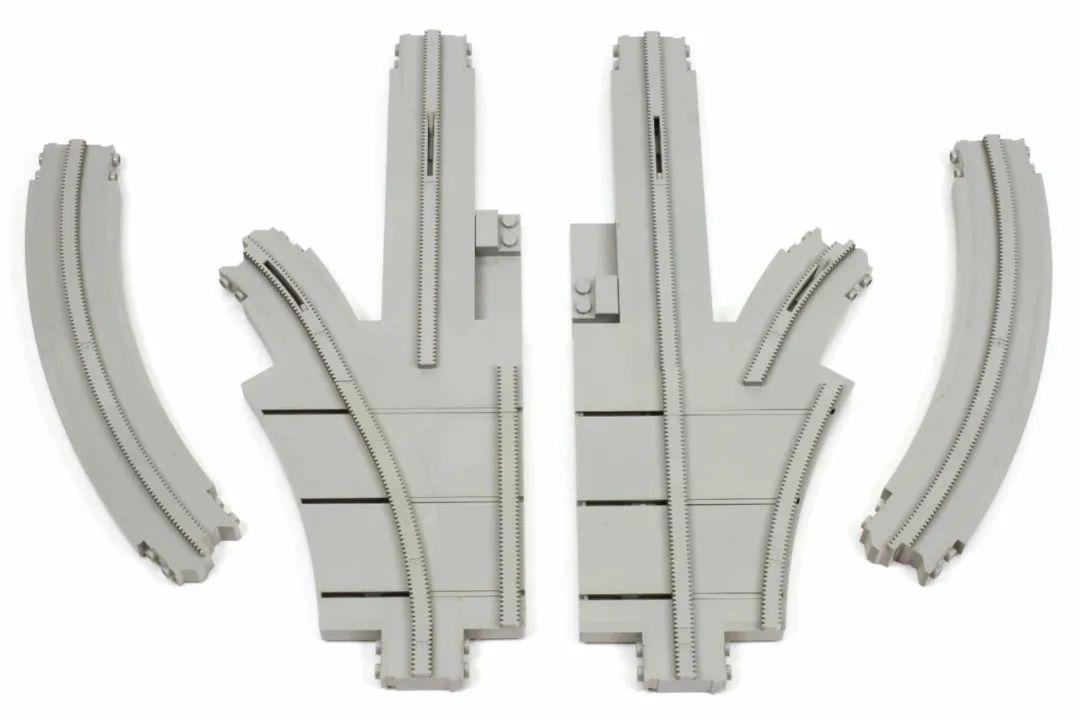

曲道也有三种不同的零件,正常的大曲线轨道可以用作向左或向右的转向,因为两端的连接是相同的,由一种凹槽连接,用1×4板或砖横向固定。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

短曲道是不一样的,因为他们属于岔道,只能和岔道相连或是互相结合,形成一样大的曲线。

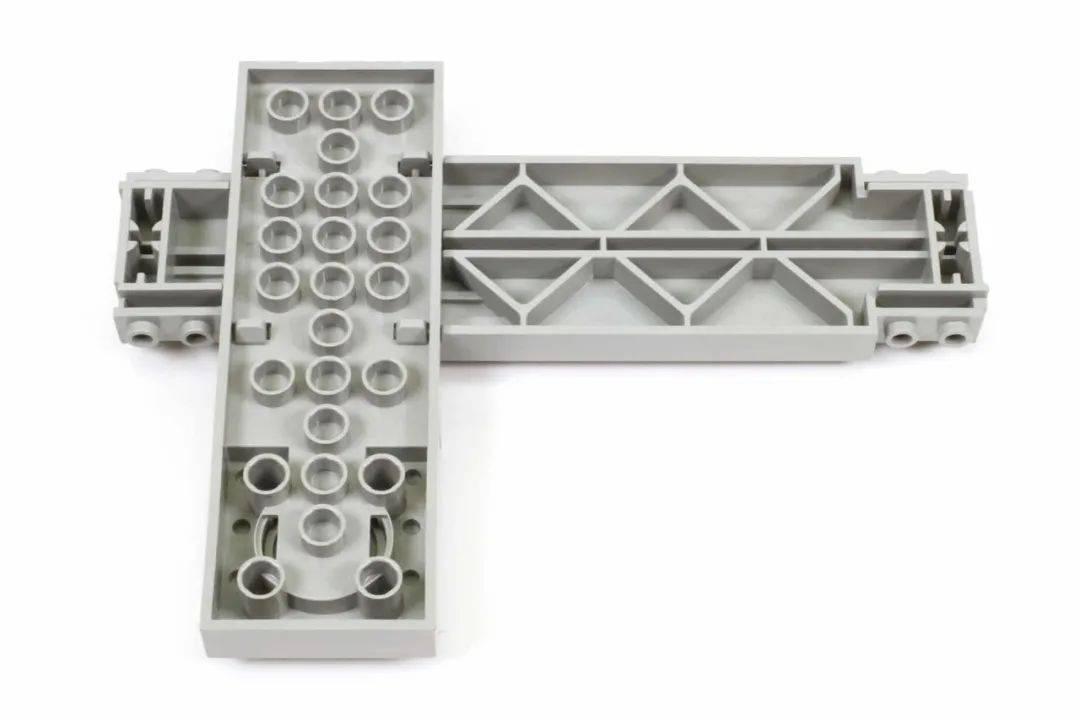

岔道本身也是迄今为止轨道系统中最复杂的零件,首先它必须能够保证在现有的缝隙中通过简单的侧向移动将直道换成弯道;其次就是,必须确保发射器如果跑错了轨道也不会导致脱轨而损坏,这两点也是乐高必须克服的困难挑战。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

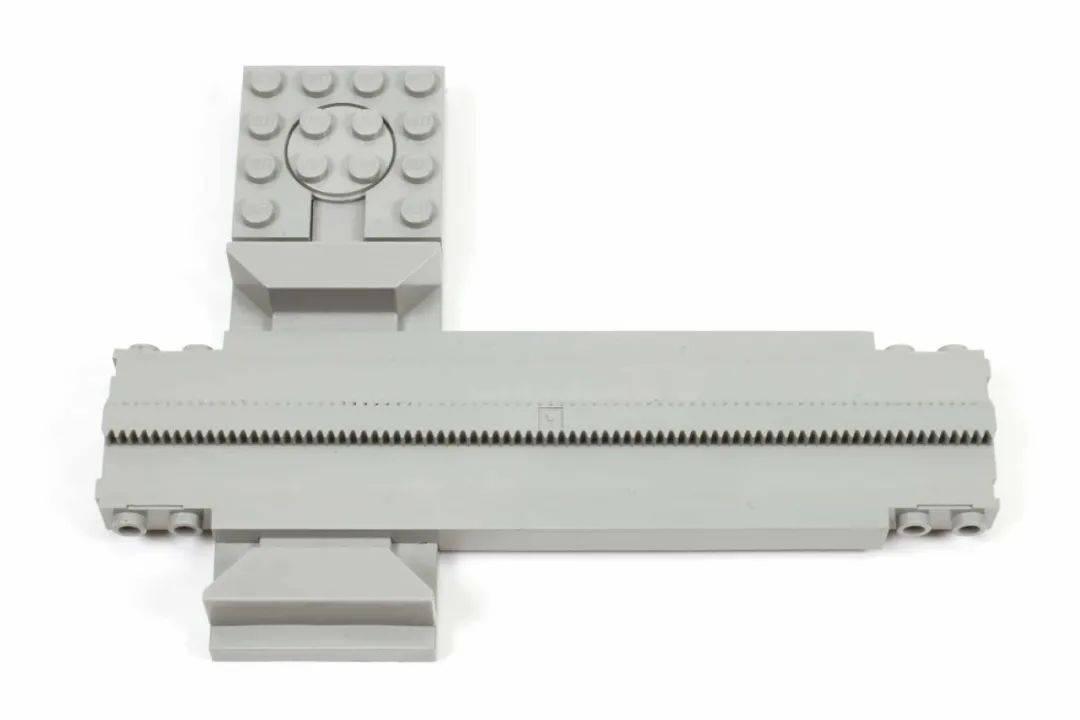

所以,发射器必须能够自行换点,乐高通过一个巧妙的装置实现了这些要求,这个装置在开关内部的固定箔片起到了杠杆的作用。单轨最后一个部分是单开关,即开关轨道。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

这也提供了另外一种可能性,要么发射器停止,要么让它朝某个方向启动;或是通过侧面两个可以通过旋转旋钮移动的高地,让它在到达后立即倒车的目的。在下面的视频中,我将向您展示两种机制,即点的机制和切换轨道的机制。

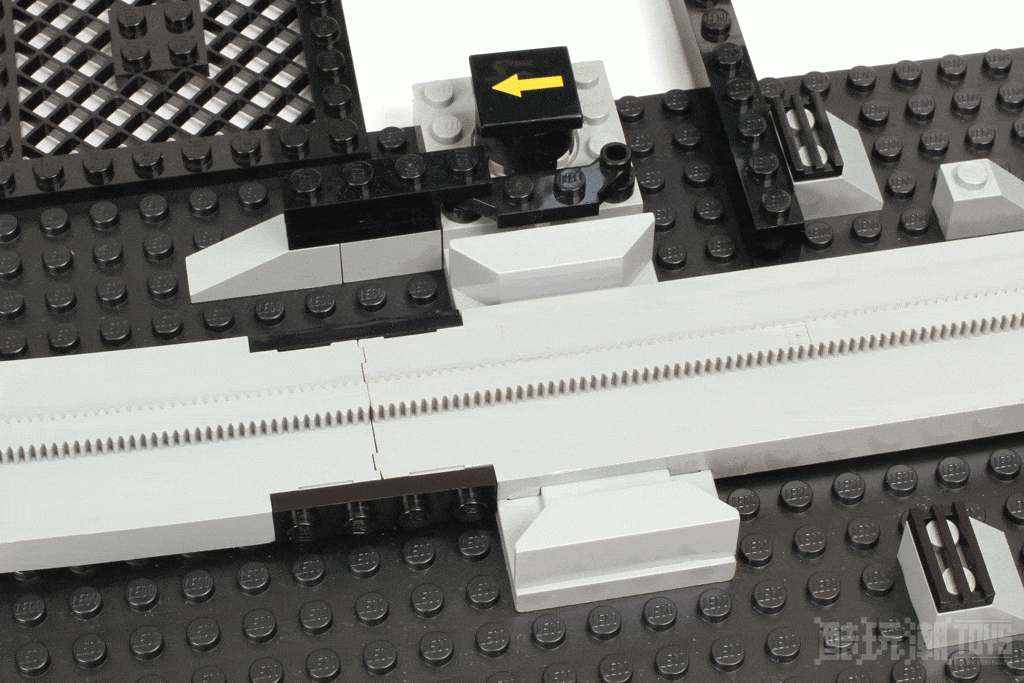

有了这些背景知识之后再看看轨道的下端区域,我们在上一个步骤中把它安装在带有塔架底板的隔壁底板上,下图是刚才展示的一个开关轨道,乐高设计师在这个案例中安装了一个特殊的装置:黑色1×4偏移板在另外一侧阻挡了滑动开关,这也意味着发射器只有停下和倒车的可能。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1


装载站

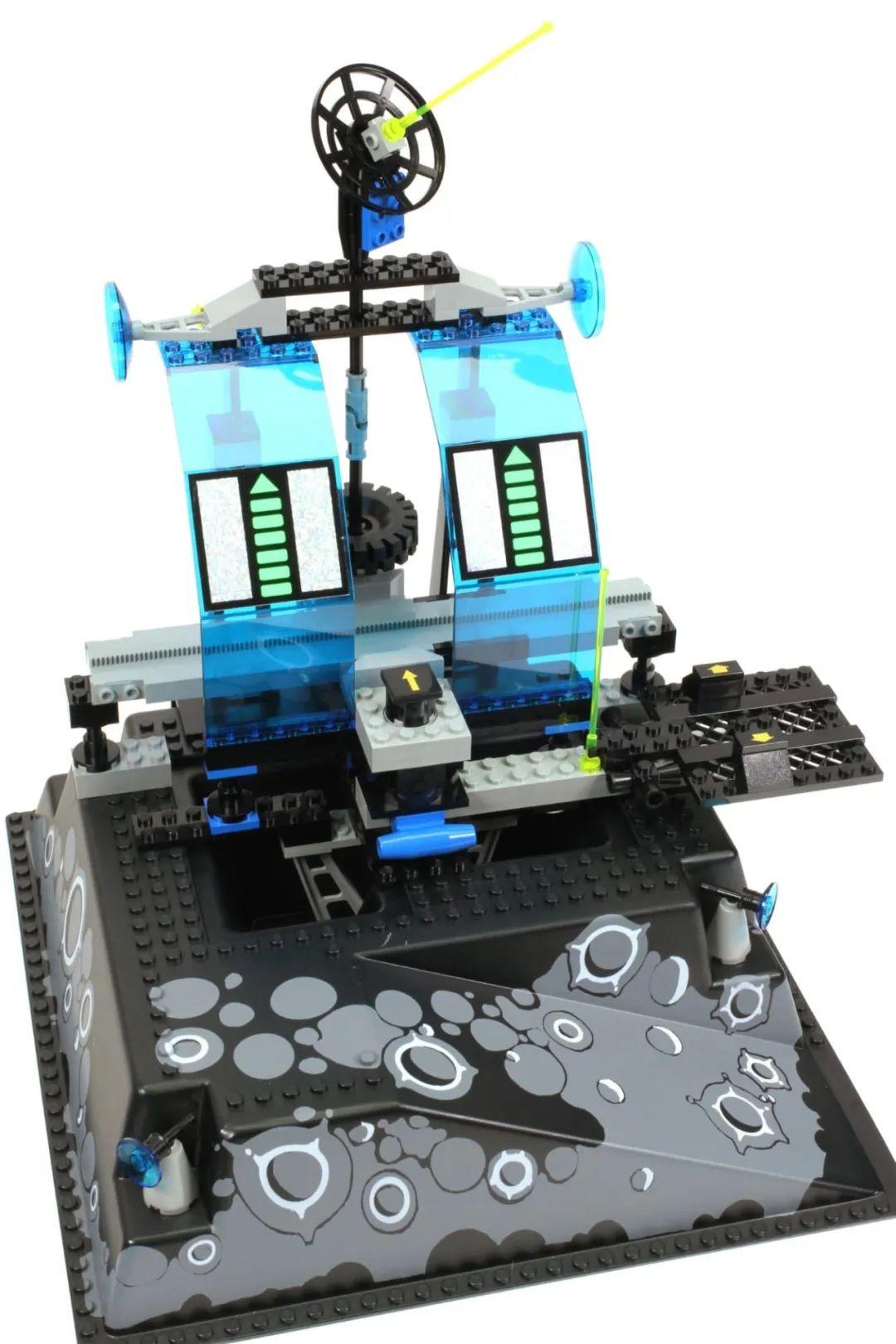

随着搭建的推移,单轨穿梭发射站也接近完成,在最后的建造阶段,发射站的驾驶舱和太空滑翔机的装载站是建立在一个打印出来的3D底板上的,这个方案在Blacktron主题6988半人马座阿尔法星哨所上已经使用过了。

这里还有一条转换轨道,如果要装上可移动的发射器的话是很不方便的。在底板后部边缘和斜坡相对的地方,需要建造两个比较高的支柱,两个比较高的支柱前面还需要建造几个小的支柱,这些支柱将是底盘的支撑。

坡道上方还有一个向前伸出的旋转平台,连接上下两边的4×4转盘,虽然连接处很长,但是一点儿也不影响稳定性,还可以在上面安装一个驾驶舱。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

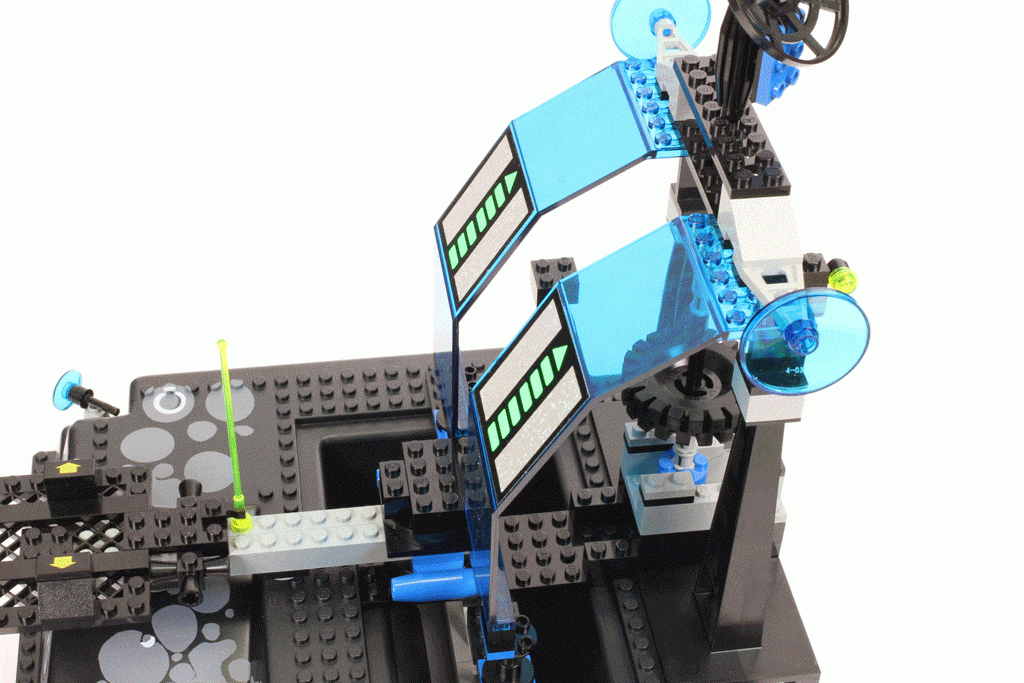

然而,有趣的是坐落在该站顶部的卫星天线设计,因为它会被经过的列车旋转,这给设计者带来了一个问题。

一方面,必须和发射器进行机械对接,允许有足够的动力传输转动轮盘,另一方面,还必须考虑到发射器并没有统一宽度的事实,这就导致了不能明显减缓发射器的速度。

比隆的设计师给出的方案既简单又巧妙:雷达天线与连杆下端在发射器同一高度上不是刚性连接的,而是由一个万向接头(9244c01)组成的。下端是没有固定在站台上的,而是滑动地停留在一块底板上,在联动装置旋转的时候,它可以被发射器上比较宽的部分推上一个缓坡。

稍微有些许沉重的橡胶轮胎(3634)既确保了与发射器的必要接触,又确保了发射器可以只通过重力就可以滑回起始位置。这也意味着即使形状不是那么规则的火车也可以通过站台,轮胎之间的距离也会适应车体轮廓。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1为了让站台外观更像建筑物,它被覆盖了两块10×6的深蓝色面板,每块面案上又贴了一张全息闪光箔制成的大贴纸,虽然图案算不上很精致,但是这些面板也出现在了其他系列套装的印刷零件中,这可能是乐高太空系列套装里最经典最具标志性的部分,因为它们也为Blacktron和Aquazone大型套装基站的外观做出了很大的贡献。

轨道被放置在两个圆盘之间,发射器可以在中间停住,两端在左右凸出。装载平台也可以在这里旋转,驾驶舱也可以在发射器的右边卸下,在左边再次装载。

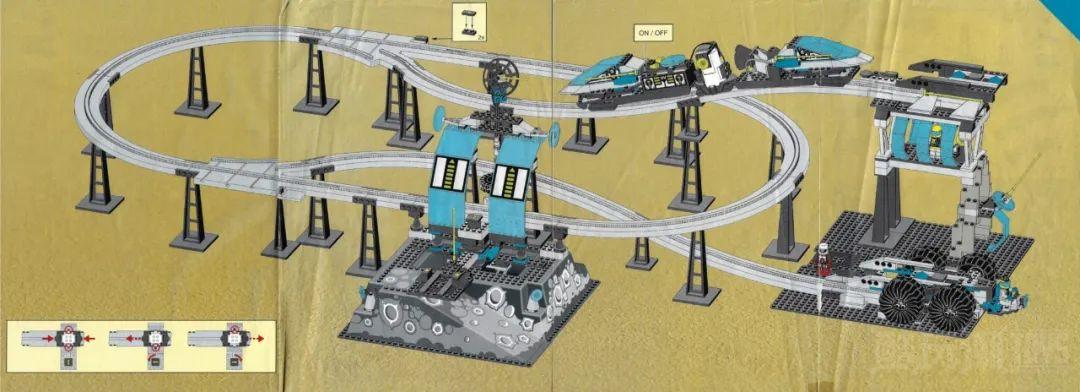

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1最后阶段,这套套装的所有零件都和剩下的轨道、开关相连,因为组装完成的单轨穿梭发射器尺寸真的非常大(长128cm),最后的步骤展示两页说明书都不够,下图是四页说明书完全展开的效果图。

单轨穿梭发射器的所有零件都安装在10块砖高的大支架上,除了控制中心和运输车的站点要在斜坡上分别安装高度为1.5倍和一半的支架。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1


成品展示

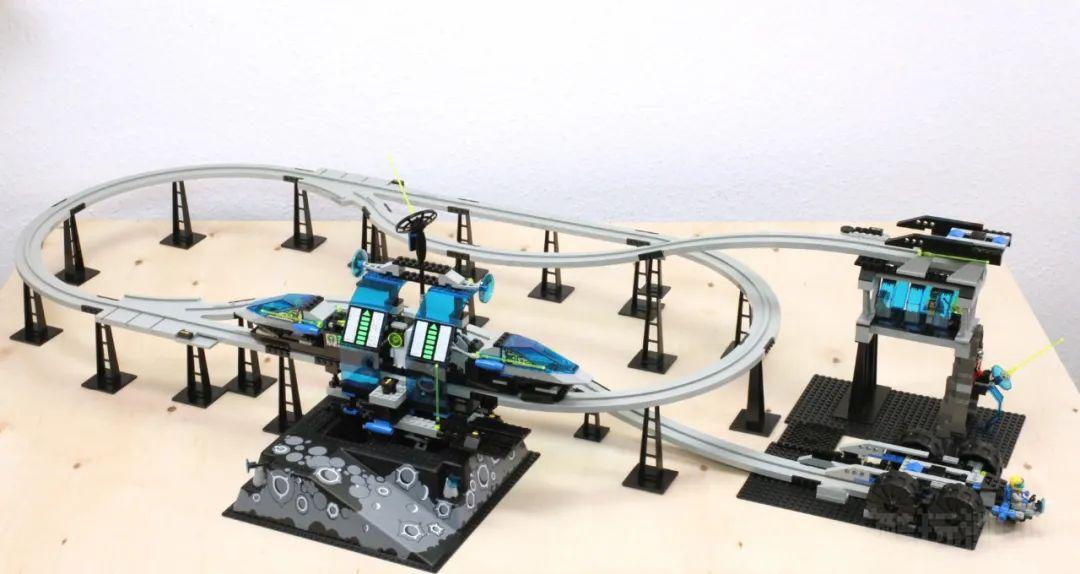

乐高Unitron 6991 单轨穿梭发射站已经摆在眼前了,由于空间真的非常有限,而且需要在套装和相机之间有足够的距离,所以我不得不爬上梯子拍照。

下图就是成品完成之后的照片,可以看到它的尺寸还是非常的大的,灰色的轨道配合黑色底座很有太空背景的风范,而颜色鲜艳的发射器又让整体不会显得那么单调,虽然现在来看有点像磁悬浮列车,但是30年前可以做到这样的设计很非常不错了。整体来讲,这个套装还是非常吸引人眼球的,这也得益于富有未来感但又不至于太夸张的设计。

和当时大型套装的经典套路一样,人仔数量方面是偏少的,只有四个。如果驾驶舱、运输车、控制中心都要Unitron的宇航员同时操作的话就还需要再添加一个人仔。不过套装里面包含了一个Spyrius间谍机器人,这意味着不需要额外的套装就可以上演一个新的更刺激的故事。

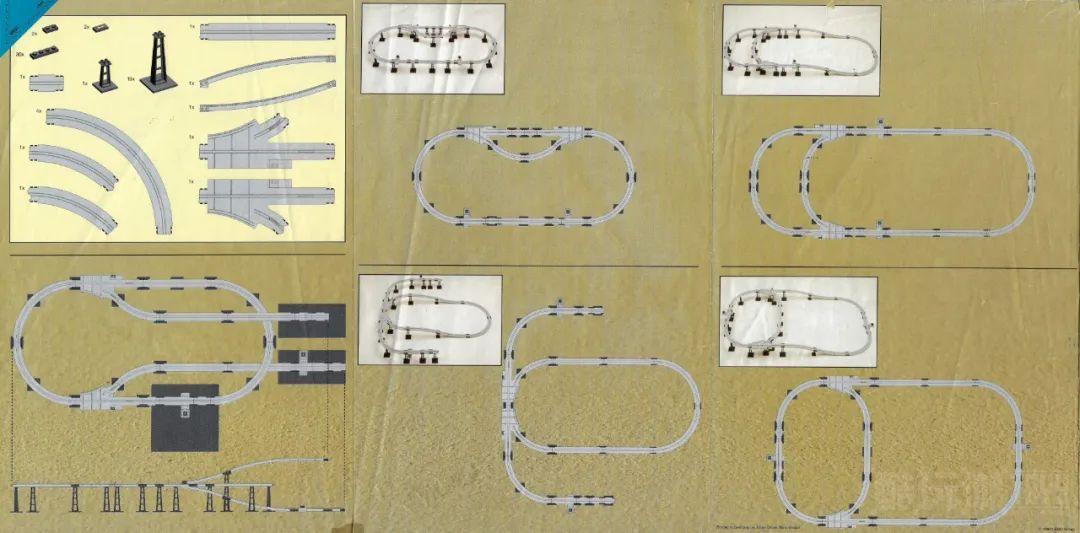

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1鉴于这件套装是唯一包含完整轨道系统的单轨发射器,在没有外部套装零件参与的情况下可玩度已经很高了。如果你还需要一条长直线轨道的话,建议使用1991年或是1988年发布的6347 轨道交通单轨铁路、 6921 单轨运输系统套装。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

但现在我终于想向您展示正在运行的单轨电车了!在下面的视频中,您可以看到装载站和切换轨道的工作原理,以及手动和自动切换点。对我来说,后者是乐高套装中出现过的最伟大的游戏功能之一,尤其是因为火车不仅将太空滑翔机放置在运输车上,而且还适时地给了它一点“推力”,所以它开始自行移动——太棒了!



虽然单轨穿梭发射器也可以和其他乐高太空系列套装完美组合到一起,但是鉴于这些难度比较高的功能,剩下的Unitron套装只在很有限的范围发售,而且基本上只限于美国,这一点还是非常遗憾的。对于孩子来讲,在几种套装之间互换太空滑翔机,一次次的改装单轨,从发射台离开去往其他套装,那是多么棒的事情啊!诚然,其他的Unitron套装可能不是乐高最优秀的设计,但是作为单轨系列的补充还是非常有趣的,事实也证明了这一点,因为受到了很多玩家的欢迎。

在谈及自动化的话题之前先看看这个套装的备选零件吧。除了一些预料中的小零件,额外的板和头盔面罩,还有一些比较大的零件是挺令人惊讶的。参考Bricklink的零件清单,这些零件都包含在套装里了,即使仔细检查几次说明书之后,也找不到任何应该安装四个蓝色铰链板的地方。它们只出现在包装背面的一个备选模块上,包括7个2×2圆砖,组装的时候只用到了5个。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

所以,要么是忽略了说明书里的某些内容,要么就是这些零件实际上是专门为备选模式提供的。


顺理成章的下一步:自动化

通过单纯的机械调整开关轨道,让发射器停止或是改变方向的功能是单轨穿梭器独特的卖点之一。建造完一次这个套装之后,我就自然地想把这种准自动化技术再往前推进一点,真正地让发射器自动地完成某个动作序列。很显然,我并不是唯一一个拥有这种想法的人,因为经过短暂的研究之后,我发现了一个拥有4D Brix的供应商,他们有一整套的电子机械零件系统,可以用来实现发射器的自动化。这也可以使用乐高零件来实现,但是价格上会比较昂贵、建造起来更加复杂一点。

事实上,你需要的只是一个可以移动开关轨道的遥控装置和一个在一定时间内可以触发这种移动的传感器。两者都必须由一个逻辑单元来控制,比如一个通电的集成电路,或是一个微控面板。

如果还想它可以自动调整,那就必须考虑一下如何将另外一个伺服器的旋转运动转换成线性运动。当时,4D Brix为所有这些要求提供了现成的解决方案,其设计方式也可以让人很轻松地用技术插销或是通过旋钮将其连接到单轨轨道上(不过可惜的是,大部分组件目前已经不能使用了)。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

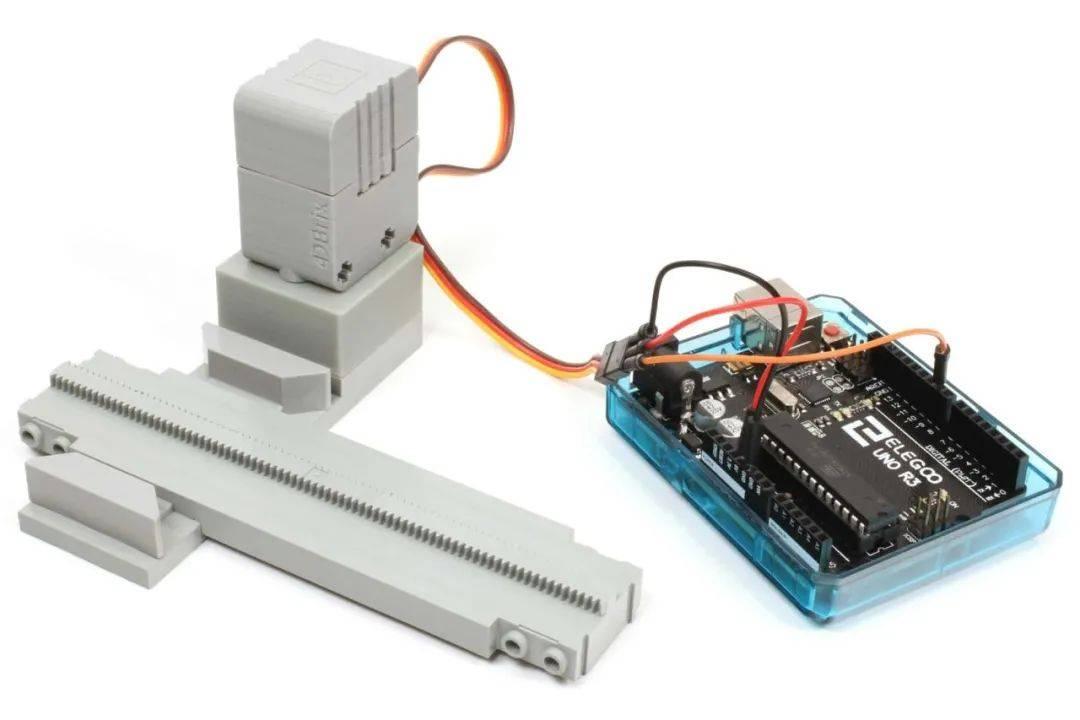

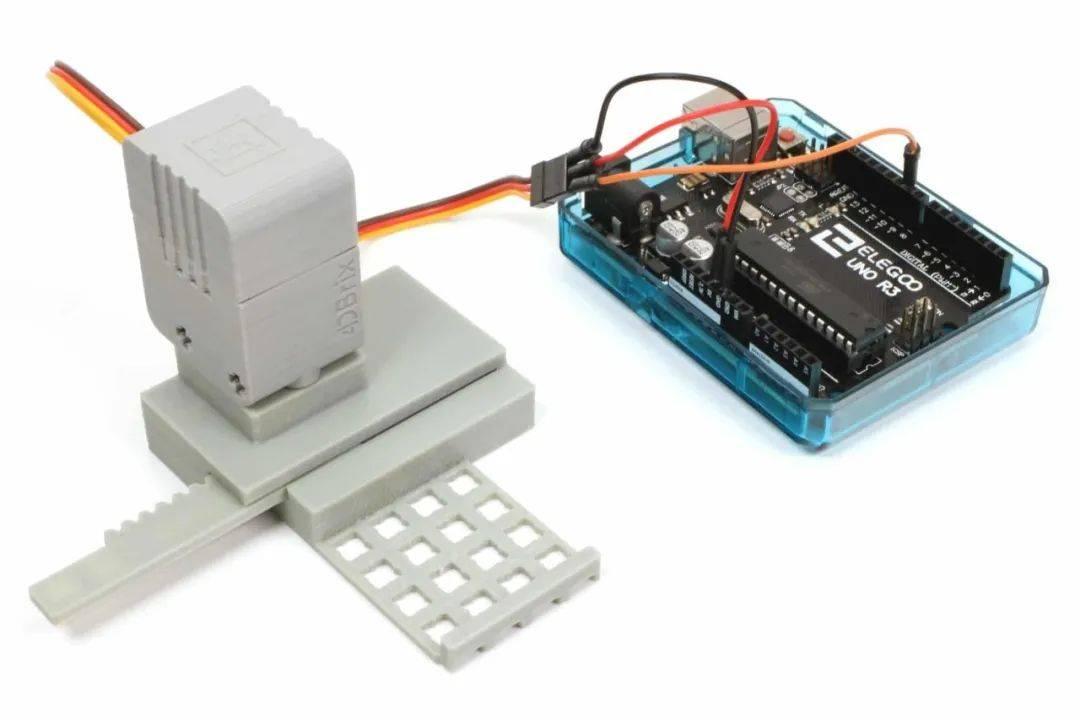

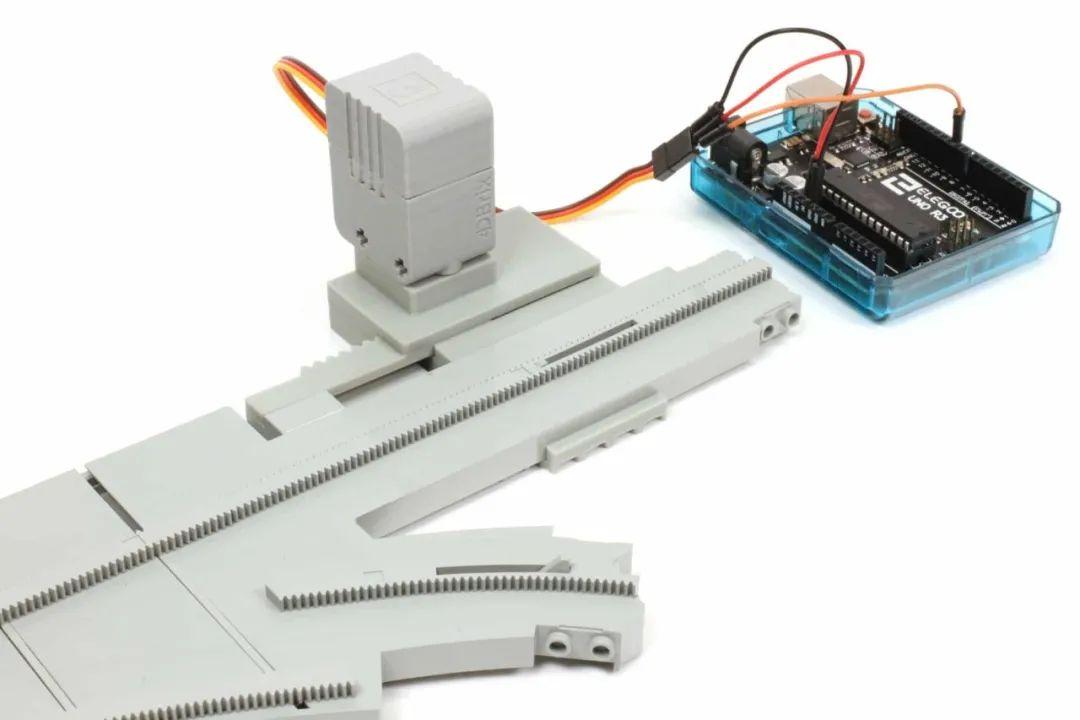

从左上到右下依次是:乐高兼容外壳的伺服、传感器、右侧开关机构、开关轨道上的伺服连接。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1
三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

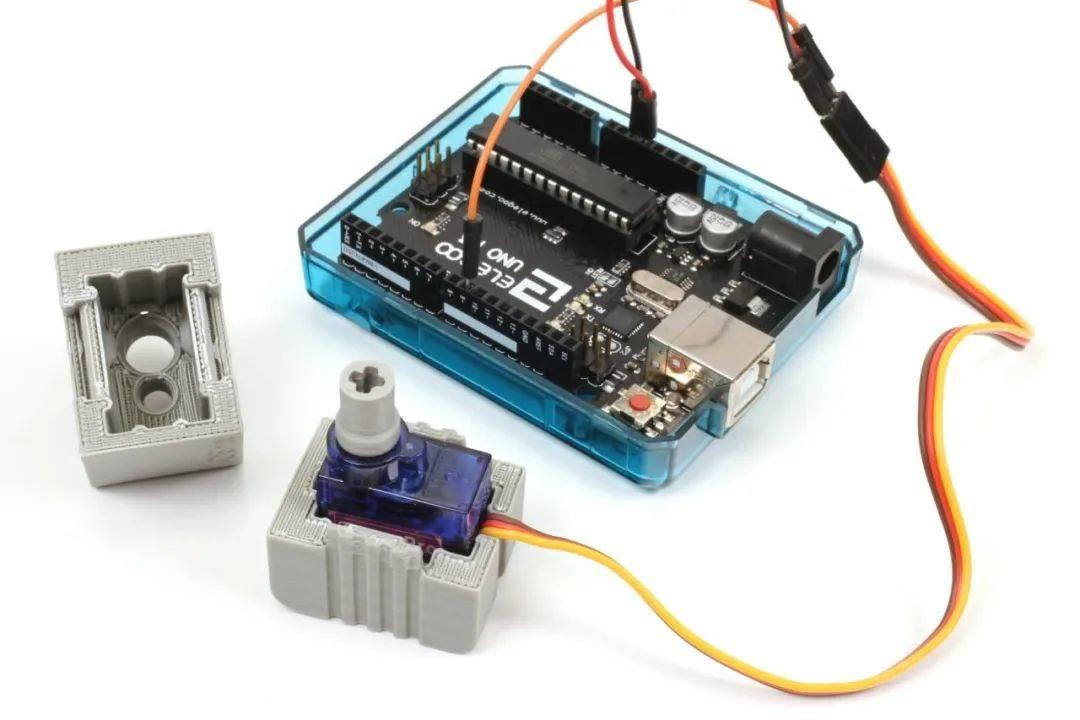

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1外壳内部是标准的电子元件,花一点儿钱就可以买到,如果你有一台3D打印机的话,也可以尝试包装它们。这是一个很大的优势,你可以通过一个普通的Arduino兼容板控制或是读取它们,在现有资料库里用编程来编辑适合它们的外观包装。在合适的位置放上传感器,以及及时登记过往发射器,然后再决定后续应该发生些什么。比如,可以将切换轨道设置成停止,等待一段预定时间,然后再让发射器再次启动,或者也可以更换一下出发点。每一次出发都会改变一下开关,而且USB线也只用于供电,其他的微控面板都是自主运行的。
不幸的是,我的切换并不像应有的那么顺畅。这在手动操作中不是问题,因为该机构的切换相当急促,因此有足够的动力将齿条带到正确的位置以进行直线运行。

在使用遥控装置系统操作的时候,不要随意切换一个稳定运行的轨道,这也是为什么有时候会有几毫米偏差的原因。为了一切都可以稳定的运行,让舵机长期不受影响,实际上还是要对它进行长期校对设置,即通过仔细接近它找出舵机的旋转角度才能干净利落的切换岔道。如果想把组装好的套装存放在展示柜中,并在不必打开展示柜的情况下让它运行,就显得特别的实用。




前辈和晚辈套装

遗憾的是,乐高6991 单轨穿梭发射站是乐高面向市场推出三条单轨发射器中的最后一个。1987年,乐高6990 单轨运输器套装作为Futuron系列的一部分发售,不过它没有包含任何控制装置,基本上只是一个简单的椭圆形轨道,有一个斜坡和两个车站。尽管如此,这件套装如今还是很受欢迎,二手市场上的价格也很高,约为144美元,这也可能是为什么这个套装流通的数量远少于其他套装的原因。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

1987年乐高目录

三年之后,乐高太空系列之外唯一的单轨套装出现了:6399 机场轻轨套装,虽然也没有包含任何控制装置,但是这个套装有个有趣的轨道布局——两个互锁的椭圆形轨道,并和火车一样提供了可以搭乘人仔的可能性。与乐高城市系列的其他套装融合地也非常的成功。

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1

1990年乐高目录中的 6399机场轻轨

1991年,乐高也为单轨列车主题制作了一部有趣的定格动画片,也有一些在玩具商店播放的宣传片。作为一个和城市主题没有什么交集的AFOL,在看完这段动画之后,也会被圈粉。只是价格方面有点劝退,售价170美元。在当时来讲是绝对买不起的。

1991年的商店视频,4分11秒有播放机场轻轨的宣传动画

对于我觉得最漂亮的单轨列车来说,最大的问题不是价格,而是它从未进入市场发售,Brickjournal2009年第六期有详细介绍过它,还包含了1990年左右设计的原型照片。无论如何,Aquazone一直是我最喜欢的主题,但是如何有一条符合主题的单轨列车的话那就更完美了,可惜遗憾的是,从来没有!

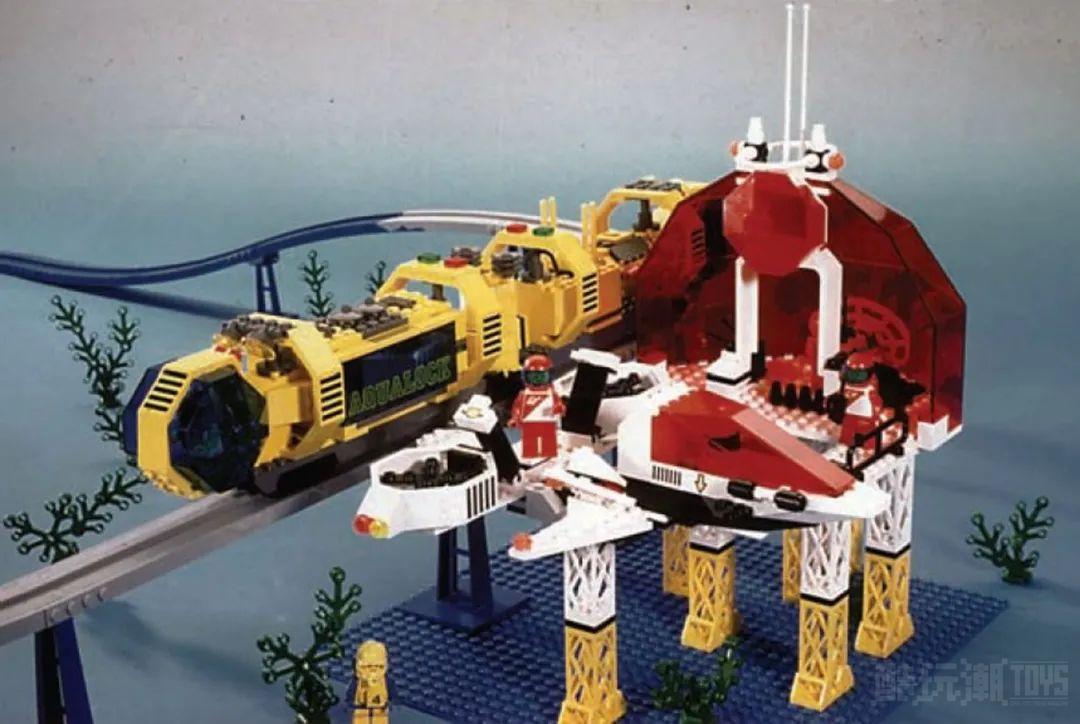

三十年前的经典!1994年乐高复古套装6991单轨穿梭发射站详尽开箱 -1Seatron单轨列车,1990年的原型

即使你仔细地看过这个套装,也不是那么容易复刻的,因为需要10块黄色面板,而黄色面板在Bricklink上很难找到大量出售的卖家。

另外,对于单轨列车乐高以后会不会重新推出重置版的几率,可能微乎其微。因为有太多的零件需要重新开发,而且岔道结构过于复杂,生产成本也很高,更重要的是,单轨系统也不符合乐高目前的建筑理念,因为现在很少用到如此大型的模具了。


总结

乐高单轨系列套装绝对是传奇套装之一,大多数人小时候可能都在乐高实体店中欣赏过,拥有的人可能少之又少。尤其是乐高6991 单轨穿梭发射站,这对我来说是复古乐高未来主义套装的缩影,而及其成功的玩法更是锦上添花。

单轨系列三个套装在当时的售价是否合理,不是那么容易判断。可以想象,80年代末、90年代初的成套设备生产是非常昂贵的,因为必须开发和生产许多大型的、复杂的特殊部件,然后再将成本转嫁给相对较少的客户群体,这也是今天二手市场上超高价格的主要原因。

现在二手单轨系列套装还值得入手吗?就乐高6991 单轨穿梭发射站而言,这个套装本应该包括比4个人仔更多的元素,控制中心和装载站的建造很非常简单,主要是这个套装有太多的中空部分。虽然有着这些缺点,但是对于喜欢乐高复古太空套装的人来讲,这些缺点几乎可以忽略不计,它仍然可以满足、激发你的想象力、创造力,如果对这些大型套装感兴趣或是对控制系统和自动化特别感兴趣的话,还是比较值得入手的。


你们对乐高单轨系列套装和乐高6991 单轨穿梭发射站有什么看法吗,或是你最喜欢这个套装的哪一部分,你最喜欢乐高单轨系列套装里的哪一个呢?欢迎在评论区中留下自己的看法!
